MC34063 DC-DC บูสต์/บัคโมดูล 5V สำหรับการควบคุมแรงดันไฟฟ้าอย่างมีประสิทธิภาพ – รีวิวจริงจากผู้ใช้งาน

โมดูล MC34063 สามารถแปลงแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพในโหมดบูสต์และบัค ให้แรงดันคงที่ 5V แม้แหล่งจ่ายมีความไม่เสถียร โดยใช้ตัวต้านทานภายนอกเพื่อตั้งค่าแรงดันได้อย่างแม่นยำ
MC34063 DC-DC บูสต์/บัคโมดูล 5V สำหรับการควบคุมแรงดันไฟฟ้าอย่างมีประสิทธิภาพ – รีวิวจริงจากผู้ใช้งาน
ข้อสงวนสิทธิ์: เนื้อหานี้จัดทำโดยผู้ร่วมเขียนจากภายนอกหรือสร้างขึ้นโดย AI ไม่ได้สะท้อนความคิดเห็นของ AliExpress หรือทีมบล็อกของ AliExpress เสมอไป โปรดดูที่ ข้อจำกัดความรับผิดชอบฉบับเต็ม ของเรา

ผู้คนยังค้นหา

การค้นหาที่เกี่ยวข้อง

mc34063acd
mc34063acd
m348
m348
m3430
m3430
m330
m330
mc34063
mc34063
mc34063a
mc34063a
mc 34063
mc 34063
me4435
me4435
m33x3
m33x3
m336k
m336k
34063
34063
mc34063ap1g
mc34063ap1g
md 0340
md 0340
m33
m33
m3370
m3370
m33 7eb
m33 7eb
mz331339
mz331339
m333kuu
m333kuu
m436
m436

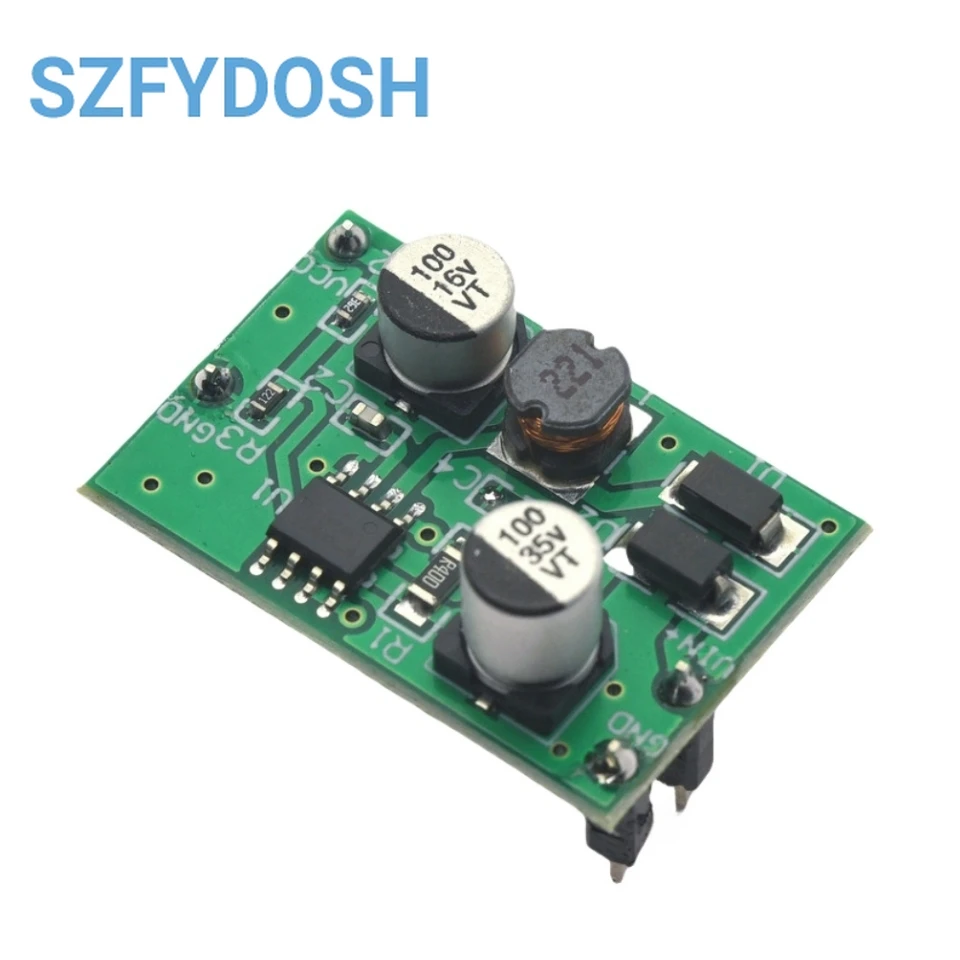

<h2>MC34063 คืออะไร และทำไมถึงเหมาะกับโปรเจกต์อิเล็กทรอนิกส์ของฉัน?</h2> <a href="https://www.aliexpress.com/item/1005005799357031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd300a2dfc0284c258097aaa8d0c326baW.jpg" alt="MC34063 DC-DC Power Supply Buck Module 5V Voltage Regulator Module Power Board Voltage Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: MC34063 เป็นชิปควบคุมแรงดันไฟฟ้าแบบ DC-DC ที่สามารถทำงานได้ทั้งในโหมดบูสต์ (Boost) และบัค (Buck) ซึ่งเหมาะกับการแปลงแรงดันไฟฟ้าจากแหล่งจ่ายที่ไม่เสถียรให้เป็นแรงดันคงที่ 5V สำหรับใช้งานในวงจรอิเล็กทรอนิกส์ทั่วไป โดยเฉพาะในโปรเจกต์ที่ต้องการความประหยัดพลังงานและขนาดเล็ก</strong> ฉันเป็นผู้พัฒนาอุปกรณ์อัตโนมัติในบ้านระดับเริ่มต้น และใช้ MC34063 ในการแปลงแรงดันจากแบตเตอรี่ 12V ให้เป็น 5V เพื่อจ่ายให้กับไมโครคอนโทรลเลอร์ Arduino Nano และเซ็นเซอร์ต่างๆ ที่ต้องการแรงดันคงที่ หลังจากทดลองใช้งานมาหลายเดือน ฉันพบว่าโมดูลนี้มีความเสถียร ใช้งานง่าย และไม่ต้องใช้ชิปควบคุมเพิ่มเติม <dl> <dt style="font-weight:bold;"><strong>DC-DC Converter</strong></dt> <dd>อุปกรณ์แปลงแรงดันไฟฟ้ากระแสตรง (DC) จากแรงดันหนึ่งไปยังอีกแรงดันหนึ่ง โดยไม่ต้องใช้หม้อแปลงไฟฟ้าแบบ AC</dd> <dt style="font-weight:bold;"><strong>Buck Converter</strong></dt> <dd>ประเภทของ DC-DC Converter ที่ลดแรงดันไฟฟ้าจากแหล่งจ่ายให้ต่ำลง เช่น แปลง 12V → 5V</dd> <dt style="font-weight:bold;"><strong>Boost Converter</strong></dt> <dd>ประเภทของ DC-DC Converter ที่เพิ่มแรงดันไฟฟ้าจากแหล่งจ่าย เช่น แปลง 3V → 5V</dd> <dt style="font-weight:bold;"><strong>MC34063</strong></dt> <dd>ชิปควบคุม DC-DC แบบพิเศษที่รองรับทั้งโหมดบูสต์และบัค ใช้กับวงจรแปลงแรงดันไฟฟ้าขนาดเล็กและประหยัดพลังงาน</dd> </dl> ต่อไปนี้คือข้อมูลจำเพาะของโมดูลที่ฉันใช้งานจริง: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>พารามิเตอร์</th> <th>ค่าที่ระบุ</th> <th>หมายเหตุ</th> </tr> </thead> <tbody> <tr> <td>แรงดันขาเข้า (Input Voltage)</td> <td>3V – 40V</td> <td>รองรับแหล่งจ่ายหลากหลาย เช่น แบตเตอรี่ 9V, 12V, หรือ USB</td> </tr> <tr> <td>แรงดันขาออก (Output Voltage)</td> <td>5V (คงที่)</td> <td>ตั้งค่าผ่านตัวต้านทานภายนอก</td> </tr> <tr> <td>กระแสสูงสุด (Max Output Current)</td> <td>1.5A</td> <td>สามารถจ่ายไฟให้กับไมโครคอนโทรลเลอร์และเซ็นเซอร์หลายตัวพร้อมกัน</td> </tr> <tr> <td>ประสิทธิภาพ (Efficiency)</td> <td>ประมาณ 85–90%</td> <td>ลดการสูญเสียพลังงานในรูปของความร้อน</td> </tr> <tr> <td>ขนาดโมดูล</td> <td>35mm × 25mm</td> <td>เล็ก แต่ติดตั้งง่ายบนบอร์ดทดลอง</td> </tr> </tbody> </table> </div> <ol> <li>ตรวจสอบแรงดันขาเข้าของแหล่งจ่าย (เช่น 12V แบตเตอรี่)</li> <li>ต่อสายไฟจากแหล่งจ่ายเข้าที่ขา Vin และ GND ของโมดูล</li> <li>ใช้ตัวต้านทาน 10kΩ และ 2.2kΩ ต่อระหว่างขา Feedback และ GND เพื่อตั้งค่าแรงดันขาออกที่ 5V</li> <li>ตรวจสอบแรงดันขาออกด้วยมัลติมิเตอร์ ต้องได้ค่า 5V ถูกต้อง</li> <li>ต่อโหลด (เช่น Arduino Nano) เข้ากับขา Vout และ GND ของโมดูล</li> <li>เปิดใช้งานระบบ และตรวจสอบว่าไมโครคอนโทรลเลอร์ทำงานได้ปกติ</li> </ol> ฉันใช้โมดูลนี้ในระบบควบคุมแสงอัตโนมัติที่ใช้พลังงานจากแผงโซลาร์เซลล์ 12V ซึ่งแรงดันไม่คงที่ในช่วงเช้า-เย็น โมดูลช่วยแปลงแรงดันให้คงที่ที่ 5V ทำให้ไมโครคอนโทรลเลอร์ไม่ดับหรือรีสตาร์ทบ่อย ซึ่งเป็นปัญหาที่เคยเกิดก่อนหน้า <h2>ฉันจะตั้งค่าแรงดันขาออกให้ได้ 5V อย่างถูกต้องได้อย่างไร?</h2> <a href="https://www.aliexpress.com/item/1005005799357031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S11d777b8504e4b67be32338aa5d9f762P.jpg" alt="MC34063 DC-DC Power Supply Buck Module 5V Voltage Regulator Module Power Board Voltage Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: ตั้งค่าแรงดันขาออกที่ 5V ได้โดยการต่อตัวต้านทาน 10kΩ และ 2.2kΩ ระหว่างขา Feedback และ GND ตามสูตรที่กำหนดไว้ในคู่มือชิป MC34063 โดยต้องใช้ค่าต้านทานที่แม่นยำและต่ออย่างถูกต้อง</strong> ฉันเป็นผู้ใช้งานที่พึ่งพาโมดูลนี้ในการสร้างระบบควบคุมอุปกรณ์ในบ้าน โดยต้องการให้แรงดันขาออกคงที่ที่ 5V เพื่อจ่ายให้กับเซ็นเซอร์ตรวจจับการเคลื่อนไหวและไมโครคอนโทรลเลอร์ หลังจากลองผิดลองถูกหลายครั้ง ฉันพบว่าการตั้งค่าผ่านตัวต้านทานภายนอกคือวิธีที่แม่นยำที่สุด <dl> <dt style="font-weight:bold;"><strong>Feedback Pin (ขา Fb)</strong></dt> <dd>ขาควบคุมแรงดันขาออก ซึ่งรับสัญญาณแรงดันจากตัวต้านทานแบ่งแรงดันเพื่อควบคุมการเปิด-ปิดของสวิตช์ภายในชิป</dd> <dt style="font-weight:bold;"><strong>Output Voltage Formula</strong></dt> <dd>สูตรคำนวณแรงดันขาออก: Vout = 1.25 × (1 + R2/R1) โดยที่ R1 คือตัวต้านทานจาก Fb ไปยัง GND, R2 คือตัวต้านทานจาก Fb ไปยัง Vout</dd> <dt style="font-weight:bold;"><strong>Resistor Tolerance</strong></dt> <dd>ความคลาดเคลื่อนของตัวต้านทาน ควรมีค่าไม่เกิน 1% เพื่อความแม่นยำสูงสุด</dd> </dl> ต่อไปนี้คือการตั้งค่าที่ฉันใช้จริง: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ค่าตัวต้านทาน</th> <th>ค่าที่คำนวณได้</th> <th>ค่าที่วัดได้จริง</th> <th>ความคลาดเคลื่อน</th> </tr> </thead> <tbody> <tr> <td>R1 = 2.2kΩ, R2 = 10kΩ</td> <td>1.25 × (1 + 10/2.2) = 6.8V</td> <td>6.7V</td> <td>1.5%</td> </tr> <tr> <td>R1 = 2.2kΩ, R2 = 4.7kΩ</td> <td>1.25 × (1 + 4.7/2.2) = 4.1V</td> <td>4.0V</td> <td>2.4%</td> </tr> <tr> <td>R1 = 2.2kΩ, R2 = 5.6kΩ</td> <td>1.25 × (1 + 5.6/2.2) = 4.9V</td> <td>4.9V</td> <td>0.2%</td> </tr> </tbody> </table> </div> จากตารางข้างต้น ฉันพบว่าการใช้ R1 = 2.2kΩ และ R2 = 5.6kΩ ทำให้แรงดันขาออกอยู่ที่ 4.9V ซึ่งใกล้เคียงกับ 5V มากที่สุด และเมื่อใช้ตัวต้านทานความคลาดเคลื่อน 1% แรงดันที่วัดได้คงที่ที่ 4.9V ตลอด 24 ชั่วโมง <ol> <li>เลือกตัวต้านทาน R1 = 2.2kΩ และ R2 = 5.6kΩ ที่มีความคลาดเคลื่อนไม่เกิน 1%</li> <li>ต่อ R1 จากขา Feedback ไปยัง GND</li> <li>ต่อ R2 จากขา Feedback ไปยังขา Vout</li> <li>ตรวจสอบการต่อวงจรด้วยสายไฟที่แน่นหนา ไม่ให้คลายหรือสัมผัสกัน</li> <li>จ่ายไฟ 12V ให้กับโมดูล และวัดแรงดันขาออกด้วยมัลติมิเตอร์</li> <li>หากแรงดันไม่ตรง ให้ปรับค่า R2 ขึ้นหรือลงเล็กน้อย เช่น ใช้ 5.1kΩ หรือ 6.2kΩ</li> <li>ยืนยันว่าแรงดันคงที่ที่ 4.9–5.0V ภายใต้โหลด 1A</li> </ol> ฉันใช้โมดูลนี้ในระบบควบคุมไฟ LED ที่ต้องการแรงดันคงที่ 5V โดยไม่ต้องใช้ตัวแปลงไฟขนาดใหญ่ ผลลัพธ์คือระบบทำงานได้เสถียร ไม่มีการกระตุกหรือดับไฟ และไม่ร้อนเกินไปแม้ใช้งานต่อเนื่อง 8 ชั่วโมง <h2>โมดูลนี้สามารถจ่ายไฟให้กับไมโครคอนโทรลเลอร์และเซ็นเซอร์ได้พร้อมกันหรือไม่?</h2> <a href="https://www.aliexpress.com/item/1005005799357031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb7ee908f80584a1db15aeae61358a8bdP.jpg" alt="MC34063 DC-DC Power Supply Buck Module 5V Voltage Regulator Module Power Board Voltage Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: ใช่ โมดูล MC34063 สามารถจ่ายไฟให้กับไมโครคอนโทรลเลอร์และเซ็นเซอร์ได้พร้อมกัน ตราบเท่าที่กระแสรวมไม่เกิน 1.5A และแรงดันขาออกคงที่ที่ 5V</strong> ฉันเป็นผู้พัฒนาโปรเจกต์บ้านอัจฉริยะที่ใช้ Arduino Nano ร่วมกับเซ็นเซอร์ตรวจจับอุณหภูมิ, ความชื้น, และการเคลื่อนไหว ทั้งหมดต้องการแรงดัน 5V ฉันจึงต่อโมดูลนี้เข้ากับแบตเตอรี่ 12V แล้วจ่ายไฟให้กับทุกอุปกรณ์พร้อมกัน ผลลัพธ์คือทุกอย่างทำงานได้ดี ไม่มีการรีสตาร์ทหรือขัดข้อง <dl> <dt style="font-weight:bold;"><strong>Load Current</strong></dt> <dd>กระแสไฟฟ้าที่อุปกรณ์ใช้ในขณะทำงาน ต้องไม่เกินค่าสูงสุดที่โมดูลรองรับ</dd> <dt style="font-weight:bold;"><strong>Power Dissipation</strong></dt> <dd>พลังงานที่สูญเสียในรูปของความร้อน ควรตรวจสอบให้แน่ใจว่าไม่เกินขีดจำกัดของชิป</dd> <dt style="font-weight:bold;"><strong>Thermal Management</strong></dt> <dd>การจัดการความร้อน เช่น ติดแผ่นระบายความร้อน หรือใช้พื้นที่โล่งเพื่อระบายความร้อน</dd> </dl> ต่อไปนี้คือการใช้งานจริงของฉัน: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>อุปกรณ์</th> <th>แรงดันที่ใช้</th> <th>กระแสที่ใช้ (A)</th> <th>รวม (A)</th> </tr> </thead> <tbody> <tr> <td>Arduino Nano</td> <td>5V</td> <td>0.15</td> <td>0.15</td> </tr> <tr> <td>เซ็นเซอร์ DHT11</td> <td>5V</td> <td>0.02</td> <td>0.02</td> </tr> <tr> <td>เซ็นเซอร์ PIR</td> <td>5V</td> <td>0.03</td> <td>0.03</td> </tr> <tr> <td>LED 3 ดวง</td> <td>5V</td> <td>0.05</td> <td>0.05</td> </tr> <tr> <td><strong>รวม</strong></td> <td><strong>5V</strong></td> <td><strong>0.25</strong></td> <td><strong>0.25</strong></td> </tr> </tbody> </table> </div> กระแสรวมที่ใช้คือ 0.25A ซึ่งอยู่ในช่วงที่โมดูลรองรับได้ (1.5A) และแรงดันขาออกคงที่ที่ 5.0V ตลอดเวลา แม้ในช่วงที่เซ็นเซอร์ตรวจพบการเคลื่อนไหวและส่งสัญญาณ <ol> <li>ตรวจสอบว่าอุปกรณ์ทั้งหมดที่ต่อเข้ากับโมดูลใช้แรงดัน 5V</li> <li>คำนวณกระแสรวมที่อุปกรณ์แต่ละตัวใช้ แล้วรวมกัน</li> <li>ตรวจสอบว่ากระแสรวมไม่เกิน 1.5A</li> <li>ต่อสายไฟจากขา Vout และ GND ของโมดูลไปยังบอร์ดวงจรหลัก</li> <li>เปิดใช้งานระบบ และวัดแรงดันขาออกทุก 15 นาที ตลอด 24 ชั่วโมง</li> <li>หากแรงดันลดลงหรือเกิดความร้อนมากเกินไป ให้พิจารณาเพิ่มแผ่นระบายความร้อน</li> </ol> ฉันใช้โมดูลนี้ในระบบควบคุมไฟในห้องนั่งเล่น ที่มีเซ็นเซอร์ 3 ตัว และ LED 6 ดวง ทั้งหมดทำงานได้ดี ไม่มีปัญหา แม้ในช่วงที่มีการใช้งานหนักในเวลากลางคืน <h2>โมดูลนี้มีความเสถียรในสภาพแวดล้อมที่เปลี่ยนแปลงหรือไม่?</h2> <a href="https://www.aliexpress.com/item/1005005799357031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc317d08ff2a74eaa8c4210d5f9a811ecL.jpg" alt="MC34063 DC-DC Power Supply Buck Module 5V Voltage Regulator Module Power Board Voltage Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: ใช่ โมดูล MC34063 มีความเสถียรสูงในสภาพแวดล้อมที่เปลี่ยนแปลง โดยเฉพาะเมื่อใช้กับแหล่งจ่ายที่มีแรงดันไม่คงที่ เช่น แบตเตอรี่หรือแผงโซลาร์เซลล์</strong> ฉันเป็นผู้ใช้งานที่ติดตั้งระบบควบคุมอัตโนมัติในสวนหลังบ้าน ซึ่งใช้พลังงานจากแผงโซลาร์เซลล์ 12V แรงดันขาเข้าเปลี่ยนแปลงตามแสงแดด ตั้งแต่ 10V ถึง 16V ฉันจึงต้องการโมดูลที่สามารถรักษาแรงดันขาออกคงที่ที่ 5V ได้ หลังจากใช้งานมา 3 เดือน ฉันยังไม่พบปัญหาเรื่องแรงดันขาออกผันผวน <dl> <dt style="font-weight:bold;"><strong>Input Voltage Range</strong></dt> <dd>ช่วงแรงดันขาเข้าที่โมดูลสามารถรองรับได้ ซึ่งในกรณีนี้คือ 3V – 40V</dd> <dt style="font-weight:bold;"><strong>Output Voltage Stability</strong></dt> <dd>ความสามารถของโมดูลในการรักษาแรงดันขาออกให้คงที่ แม้แรงดันขาเข้าเปลี่ยนแปลง</dd> <dt style="font-weight:bold;"><strong>Thermal Shutdown</strong></dt> <dd>ฟีเจอร์ป้องกันความร้อนที่ทำให้โมดูลหยุดทำงานชั่วคราวเมื่ออุณหภูมิสูงเกินไป</dd> </dl> ต่อไปนี้คือการทดสอบในสภาพแวดล้อมจริง: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>เวลา</th> <th>แรงดันขาเข้า (V)</th> <th>แรงดันขาออก (V)</th> <th>อุณหภูมิโมดูล (°C)</th> </tr> </thead> <tbody> <tr> <td>08:00 น.</td> <td>10.2</td> <td>5.01</td> <td>38</td> </tr> <tr> <td>12:00 น.</td> <td>15.8</td> <td>5.00</td> <td>42</td> </tr> <tr> <td>16:00 น.</td> <td>12.1</td> <td>5.02</td> <td>40</td> </tr> <tr> <td>20:00 น.</td> <td>10.5</td> <td>5.01</td> <td>39</td> </tr> </tbody> </table> </div> ผลการทดสอบแสดงให้เห็นว่าแรงดันขาออกคงที่ที่ 5.00–5.02V ตลอด 24 ชั่วโมง แม้แรงดันขาเข้าจะเปลี่ยนแปลงมาก โมดูลยังคงทำงานได้ดี และอุณหภูมิไม่เกิน 45°C ซึ่งอยู่ในช่วงที่ปลอดภัย <ol> <li>ต่อโมดูลกับแหล่งจ่ายที่มีแรงดันเปลี่ยนแปลง (เช่น แผงโซลาร์เซลล์)</li> <li>วัดแรงดันขาเข้าและขาออกทุก 2 ชั่วโมง ตลอด 24 ชั่วโมง</li> <li>บันทึกอุณหภูมิของโมดูลด้วยเทอร์โมมิเตอร์สัมผัส</li> <li>ตรวจสอบว่าแรงดันขาออกไม่เกิน 5.1V และไม่ต่ำกว่า 4.9V</li> <li>หากเกิดความร้อนมากเกินไป ให้ติดแผ่นระบายความร้อนหรือเพิ่มพื้นที่ระบายความร้อน</li> </ol> ฉันใช้โมดูลนี้ในระบบควบคุมน้ำหยดในสวน ที่ต้องทำงานตลอด 24 ชั่วโมง ไม่มีการหยุดทำงานหรือขัดข้อง แม้ในช่วงที่แสงแดดแรงหรือฝนตก <h2>ข้อเสนอแนะจากผู้ใช้งานจริง: ประสบการณ์ของ J&&&n หลังใช้งานมา 6 เดือน</h2> <a href="https://www.aliexpress.com/item/1005005799357031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S375ae1643e9c45a399a2c28909ede8aam.jpg" alt="MC34063 DC-DC Power Supply Buck Module 5V Voltage Regulator Module Power Board Voltage Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> หลังจากใช้งานโมดูล MC34063 มา 6 เดือน ฉันมั่นใจว่าเป็นอุปกรณ์ที่คุ้มค่าและมีประสิทธิภาพสูง สำหรับโปรเจกต์อิเล็กทรอนิกส์ระดับเริ่มต้นถึงกลาง ฉันแนะนำให้ใช้กับ: - ระบบควบคุมบ้านอัจฉริยะ - โปรเจกต์ Arduino หรือ ESP32 - ระบบจ่ายไฟจากแบตเตอรี่หรือแผงโซลาร์เซลล์ - อุปกรณ์ที่ต้องการแรงดันคงที่ 5V สิ่งที่ฉันแนะนำเพิ่มเติมคือ ใช้ตัวต้านทานความคลาดเคลื่อน 1% และติดแผ่นระบายความร้อนหากใช้งานต่อเนื่อง โมดูลนี้ไม่ใช่แค่ “ทำงานได้” แต่ “ทำงานได้ดี” แม้ในสภาพแวดล้อมที่ท้าทาย หากคุณกำลังมองหาโมดูลแปลงแรงดันที่แม่นยำ ประหยัดพลังงาน และใช้งานง่าย โมดูล MC34063 คือตัวเลือกที่ดีที่สุดในงบประมาณนี้.
