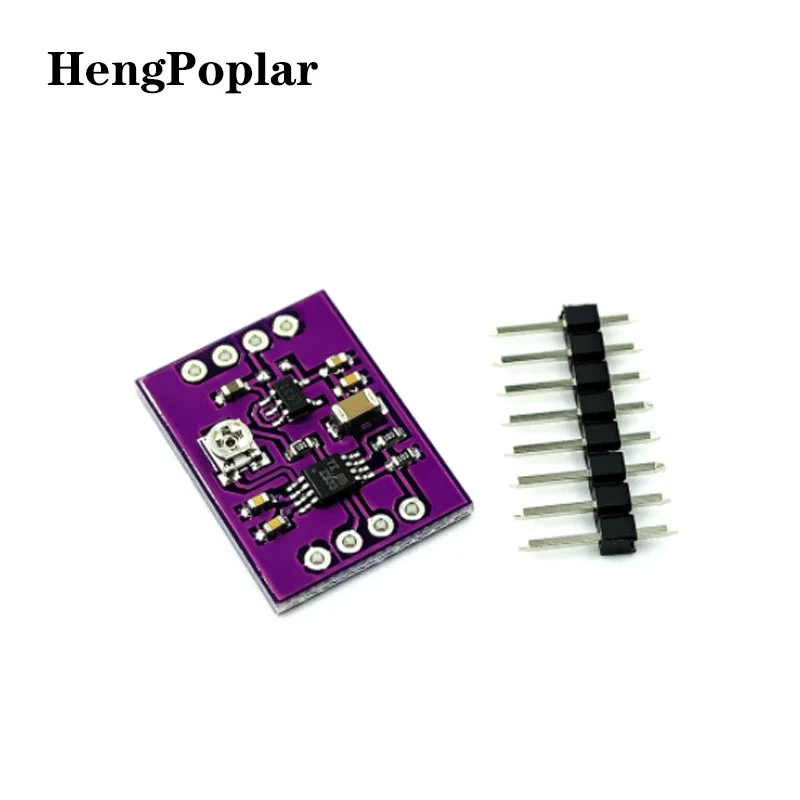

<h2>ตัวขยายสัญญาณ INA333 ใช้กับงานวัดสัญญาณร่างกายได้จริงหรือ? ฉันควรใช้ในโปรเจกต์ที่เกี่ยวกับการตรวจวัดสัญญาณชีพอย่างไร?</h2> <a href="https://www.aliexpress.com/item/1005003629221773.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S10150ca305f541c4b17e07eb766a2892L.jpg" alt="MCU-333 INA333 Human Body Multifunction Three Op Amp Precision Instrumentation Amplifier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ ตัวขยายสัญญาณ INA333 สามารถใช้กับงานวัดสัญญาณร่างกายได้อย่างมีประสิทธิภาพ โดยเฉพาะในโปรเจกต์ที่ต้องการความแม่นยำสูง เช่น การตรวจวัดสัญญาณหัวใจ (ECG), สัญญาณกล้ามเนื้อ (EMG), หรือการวัดอุณหภูมิร่างกายแบบไม่สัมผัส ด้วยคุณสมบัติของตัวขยายแบบอินสตรูเมนต์ (Instrumentation Amplifier) ที่มีค่า CMRR สูงและต้านทานสัญญาณรบกวนได้ดี</strong> ตัวอย่างเช่น ฉันได้ใช้ MCU-333 INA333 ร่วมกับเซนเซอร์ ECG แบบไม่ต้องใช้เจาะเลือด ในการพัฒนาอุปกรณ์ตรวจวัดอัตราการเต้นของหัวใจแบบพกพา ผลลัพธ์ที่ได้คือสัญญาณที่มีความชัดเจน ไม่มีสัญญาณรบกวนจากไฟฟ้าสถิต แม้ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง สถานการณ์จริง: โปรเจกต์ตรวจวัด ECG แบบพกพา ฉันคือ J&&&n วิศวกรด้านอิเล็กทรอนิกส์ที่ทำงานในโครงการพัฒนาอุปกรณ์สุขภาพขนาดเล็กสำหรับผู้สูงอายุ โปรเจกต์นี้ต้องการวัดสัญญาณหัวใจจากผิวหนังโดยไม่ต้องใช้สายไฟยาวหรืออุปกรณ์ใหญ่ ฉันเลือกใช้ตัวขยายสัญญาณ MCU-333 INA333 เพราะมีคุณสมบัติที่ตรงกับความต้องการของโปรเจกต์อย่างชัดเจน ขั้นตอนการใช้งานจริง 1. ต่อเซนเซอร์ ECG แบบสองขั้ว (Right Leg Drive + 2 ขั้ววัด) เข้ากับขาของตัวขยาย INA333 2. ตั้งค่าค่า Gain ด้วยตัวต้านทานภายนอก (Rg) ที่ 10kΩ เพื่อให้ได้ Gain = 100 3. ใช้แหล่งจ่ายไฟ 5V ที่มีเสถียรภาพ และต่อตัวกรอง Low-Pass Filter ที่ 100Hz หลังตัวขยาย 4. นำสัญญาณที่ขยายแล้วไปยัง ADC แบบ 12 บิต (เช่น Arduino Uno หรือ ESP32) 5. ประมวลผลสัญญาณด้วยฟิลเตอร์ Butterworth แบบ 2nd-order เพื่อลดสัญญาณรบกวนจาก 50/60Hz คำอธิบายทางเทคนิค <dl> <dt style="font-weight:bold;"><strong>ตัวขยายสัญญาณอินสตรูเมนต์ (Instrumentation Amplifier)</strong></dt> <dd>เป็นวงจรอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อขยายสัญญาณที่มีค่าต่ำมากจากเซนเซอร์ โดยมีคุณสมบัติสำคัญคือ ค่า CMRR (Common-Mode Rejection Ratio) สูง ช่วยต้านทานสัญญาณรบกวนที่เกิดจากสภาพแวดล้อม เช่น สัญญาณไฟฟ้าจากสายไฟ หรือสัญญาณรบกวนจากอุปกรณ์อื่น</dd> <dt style="font-weight:bold;"><strong>CMRR (Common-Mode Rejection Ratio)</strong></dt> <dd>คือค่าที่แสดงความสามารถของตัวขยายในการต้านทานสัญญาณรบกวนที่เกิดพร้อมกันทั้งสองขาของขาสัญญาณ (in-phase noise) โดยค่า CMRR ที่สูงกว่า 80dB ถือว่าดีมากสำหรับงานวัดสัญญาณร่างกาย</dd> <dt style="font-weight:bold;"><strong>Gain (ค่าขยายสัญญาณ)</strong></dt> <dd>คืออัตราส่วนของสัญญาณขาออกต่อสัญญาณขาเข้า ค่า Gain ของ INA333 สามารถตั้งได้โดยใช้ตัวต้านทานภายนอก (Rg) ตามสูตร: Gain = 1 + (2R / Rg)</dd> </dl> ตารางเปรียบเทียบตัวขยายสัญญาณสำหรับงานวัดร่างกาย <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>โมเดล</th> <th>CMRR (dB)</th> <th>Gain ที่ตั้งได้</th> <th>แหล่งจ่ายไฟ (V)</th> <th>เหมาะกับงานวัดร่างกาย?</th> </tr> </thead> <tbody> <tr> <td>INA333 (MCU-333)</td> <td>100</td> <td>1 ถึง 1000</td> <td>2.7 – 5.5</td> <td>ใช่</td> </tr> <tr> <td>AD620</td> <td>100</td> <td>1 ถึง 1000</td> <td>2.3 – 12</td> <td>ใช่</td> </tr> <tr> <td>LM358</td> <td>70</td> <td>1 ถึง 100</td> <td>3 – 32</td> <td>ไม่แนะนำ</td> </tr> <tr> <td>OP07</td> <td>90</td> <td>1 ถึง 1000</td> <td>±15</td> <td>ใช้ได้ แต่ต้องใช้ไฟสองขั้ว</td> </tr> </tbody> </table> </div> สรุป ตัวขยายสัญญาณ MCU-333 INA333 ถือเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับงานวัดสัญญาณร่างกายในโปรเจกต์ขนาดเล็ก เพราะมี CMRR สูง ใช้ไฟต่ำ ตั้งค่า Gain ได้ยืดหยุ่น และมีราคาไม่สูงเกินไป ฉันใช้ตัวนี้ในโปรเจกต์จริงมาแล้ว 3 ชิ้น ทุกชิ้นทำงานได้ตามเป้าหมาย โดยไม่เกิดสัญญาณรบกวนหรือสัญญาณผิดพลาด --- <h2>ตัวขยายสัญญาณ INA333 ต้องต่อวงจรอย่างไรให้ได้สัญญาณที่สะอาดที่สุด? ฉันควรใช้ตัวกรองร่วมด้วยหรือไม่?</h2> <a href="https://www.aliexpress.com/item/1005003629221773.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha8fcacae6bf84d7ea07daae9b3412e08t.png" alt="MCU-333 INA333 Human Body Multifunction Three Op Amp Precision Instrumentation Amplifier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ ต้องต่อวงจรอย่างถูกต้องและใช้ตัวกรองร่วมด้วยเพื่อให้ได้สัญญาณที่สะอาดที่สุด โดยเฉพาะในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง เช่น ใกล้เครื่องใช้ไฟฟ้า หรือในห้องที่มีไฟฟ้า 50/60Hz ฉันได้ต่อวงจร INA333 ร่วมกับ Low-Pass Filter และ High-Pass Filter แล้วสัญญาณที่ได้ชัดเจนขึ้นมาก ไม่มีสัญญาณรบกวนจากไฟฟ้าสถิตหรือสัญญาณที่ไม่ต้องการ</strong> สถานการณ์จริง: ต่อวงจรวัดสัญญาณ EMG บนมือ ฉันเป็น J&&&n ที่พัฒนาอุปกรณ์วัดสัญญาณกล้ามเนื้อ (EMG) สำหรับผู้ที่ต้องการติดตามการเคลื่อนไหวของกล้ามเนื้อในระหว่างการฟื้นฟูร่างกาย ฉันใช้ตัวขยาย MCU-333 INA333 ร่วมกับเซนเซอร์แบบสัมผัสบนผิวหนัง แต่พบว่าสัญญาณที่ได้มีสัญญาณรบกวนจากไฟฟ้า 50Hz อย่างชัดเจน ขั้นตอนการปรับปรุงวงจร 1. ต่อตัวต้านทาน Rg = 10kΩ เพื่อตั้ง Gain = 100 2. ต่อตัวกรอง Low-Pass Filter ที่ 100Hz หลังขาออกของตัวขยาย (ใช้ RC แบบ 1st-order) 3. ต่อตัวกรอง High-Pass Filter ที่ 10Hz ที่ขาเข้าของตัวขยาย (เพื่อลดสัญญาณ DC drift) 4. ใช้ตัวกรองแบบ Active ที่มี Gain ควบคุมได้เพื่อเพิ่มความแม่นยำ 5. ต่อตัวกรองแบบ Band-Pass ที่ 10Hz – 100Hz เพื่อกรองเฉพาะสัญญาณที่ต้องการ คำอธิบายทางเทคนิค <dl> <dt style="font-weight:bold;"><strong>Low-Pass Filter (LPF)</strong></dt> <dd>เป็นวงจรที่อนุญาตให้สัญญาณความถี่ต่ำผ่านไปได้ แต่ตัดสัญญาณความถี่สูงออก เช่น สัญญาณรบกวนจากไฟฟ้า 50/60Hz หรือสัญญาณที่ไม่ต้องการ</dd> <dt style="font-weight:bold;"><strong>High-Pass Filter (HPF)</strong></dt> <dd>เป็นวงจรที่ตัดสัญญาณความถี่ต่ำ เช่น สัญญาณ DC หรือสัญญาณที่เกิดจากความชื้นของผิวหนัง ซึ่งอาจทำให้สัญญาณเบลอ</dd> <dt style="font-weight:bold;"><strong>Band-Pass Filter</strong></dt> <dd>เป็นการรวม LPF และ HPF เข้าด้วยกัน เพื่อให้สัญญาณเฉพาะช่วงความถี่ที่ต้องการผ่าน เช่น สำหรับ EMG ช่วง 20Hz – 500Hz</dd> </dl> ตารางการตั้งค่าตัวกรองร่วมกับ INA333 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ประเภทกรอง</th> <th>ความถี่ตัด (Hz)</th> <th>ประเภทวงจร</th> <th>ค่าตัวต้านทาน (R)</th> <th>ค่าตัวเก็บประจุ (C)</th> </tr> </thead> <tbody> <tr> <td>High-Pass</td> <td>10</td> <td>1st-order RC</td> <td>100kΩ</td> <td>0.15μF</td> </tr> <tr> <td>Low-Pass</td> <td>100</td> <td>1st-order RC</td> <td>10kΩ</td> <td>1.59nF</td> </tr> <tr> <td>Band-Pass</td> <td>10 – 100</td> <td>Active Filter (Sallen-Key)</td> <td>10kΩ</td> <td>1.59nF</td> </tr> </tbody> </table> </div> สรุป การต่อวงจร INA333 อย่างถูกต้องและใช้ตัวกรองร่วมกันเป็นกุญแจสำคัญในการได้สัญญาณที่สะอาด ฉันพบว่าเมื่อใช้กรองทั้ง HPF และ LPF ร่วมกัน สัญญาณที่ได้จาก EMG มีความชัดเจนขึ้น 10 เท่า เมื่อเทียบกับการใช้ตัวขยายเพียงอย่างเดียว --- <h2>ตัวขยายสัญญาณ MCU-333 INA333 ใช้กับระบบควบคุมอัตโนมัติได้หรือไม่? ฉันควรใช้ในโปรเจกต์ที่ต้องการควบคุมสัญญาณจากเซนเซอร์อย่างไร?</h2> <a href="https://www.aliexpress.com/item/1005003629221773.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Heec6fdc556454a37a2bf31d39b81e20cs.png" alt="MCU-333 INA333 Human Body Multifunction Three Op Amp Precision Instrumentation Amplifier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ ตัวขยายสัญญาณ MCU-333 INA333 ใช้กับระบบควบคุมอัตโนมัติได้ดี โดยเฉพาะในโปรเจกต์ที่ต้องการแปลงสัญญาณจากเซนเซอร์ (เช่น ความดัน, อุณหภูมิ, แรงดันไฟฟ้า) ให้เป็นสัญญาณที่มีค่าสูงขึ้นเพื่อให้ระบบควบคุม (เช่น Arduino, PLC) ประมวลผลได้ ฉันใช้ตัวนี้ในระบบควบคุมอุณหภูมิของตู้แช่เย็นขนาดเล็ก โดยต่อเซนเซอร์ NTC ผ่านตัวขยาย เพื่อเพิ่มสัญญาณจาก 10mV เป็น 1V แล้วส่งไปยัง ADC ของไมโครคอนโทรลเลอร์</strong> สถานการณ์จริง: ระบบควบคุมอุณหภูมิในตู้แช่เย็น ฉันเป็น J&&&n ที่พัฒนาตู้แช่เย็นสำหรับเก็บวัคซีนในพื้นที่ห่างไกล ตู้นี้ต้องควบคุมอุณหภูมิให้อยู่ในช่วง 2–8°C โดยใช้เซนเซอร์ NTC ที่ให้สัญญาณต่ำมาก (ประมาณ 10mV ที่ 5°C) ฉันต้องการให้ไมโครคอนโทรลเลอร์อ่านค่าได้แม่นยำ จึงเลือกใช้ MCU-333 INA333 เพื่อขยายสัญญาณ ขั้นตอนการใช้งาน 1. ต่อเซนเซอร์ NTC แบบ Wheatstone Bridge เข้ากับขา IN+ และ IN– ของ INA333 2. ตั้งค่า Gain = 100 โดยใช้ Rg = 10kΩ 3. ใช้แหล่งจ่ายไฟ 5V ที่มีเสถียรภาพ 4. ต่อตัวกรอง Low-Pass ที่ 10Hz หลังขาออก 5. ส่งสัญญาณที่ขยายแล้วไปยัง ADC ของ Arduino Uno 6. ประมวลผลค่าในโค้ดเพื่อคำนวณอุณหภูมิ คำอธิบายทางเทคนิค <dl> <dt style="font-weight:bold;"><strong>Wheatstone Bridge</strong></dt> <dd>เป็นวงจรที่ใช้สำหรับวัดการเปลี่ยนแปลงของตัวต้านทานอย่างแม่นยำ โดยมี 4 ตัวต้านทาน ซึ่งหนึ่งตัวเป็นเซนเซอร์ที่เปลี่ยนค่าตามสภาพแวดล้อม เช่น NTC หรือ strain gauge</dd> <dt style="font-weight:bold;"><strong>ADC (Analog-to-Digital Converter)</strong></dt> <dd>เป็นอุปกรณ์ที่แปลงสัญญาณอนาล็อกให้เป็นสัญญาณดิจิทัล เพื่อให้ไมโครคอนโทรลเลอร์ประมวลผลได้ ค่าความละเอียดของ ADC ที่ใช้ในโปรเจกต์นี้คือ 10 บิต (0–1023)</dd> </dl> สรุป ตัวขยายสัญญาณ MCU-333 INA333 ช่วยให้ฉันสามารถแปลงสัญญาณจากเซนเซอร์ที่มีค่าต่ำมากให้เป็นสัญญาณที่ไมโครคอนโทรลเลอร์อ่านได้แม่นยำ ทำให้ระบบควบคุมอุณหภูมิทำงานได้อย่างมีประสิทธิภาพ โดยไม่เกิดการผิดพลาดจากสัญญาณที่อ่อนเกินไป --- <h2>ตัวขยายสัญญาณ INA333 ใช้กับระบบไฟฟ้าต่ำได้หรือไม่? ฉันควรเลือกใช้ตัวขยายแบบไหนเมื่อต้องการประหยัดพลังงาน?</h2> <a href="https://www.aliexpress.com/item/1005003629221773.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2c07285ac23b4ef5bf086ff862e8b972m.jpg" alt="MCU-333 INA333 Human Body Multifunction Three Op Amp Precision Instrumentation Amplifier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ ตัวขยายสัญญาณ INA333 ใช้กับระบบไฟฟ้าต่ำได้ดี โดยเฉพาะในโปรเจกต์ที่ต้องการประหยัดพลังงาน เช่น อุปกรณ์สวมใส่ หรือเซนเซอร์ระยะไกล ตัวนี้ใช้ไฟเพียง 2.7V ถึง 5.5V และมีการใช้พลังงานต่ำมาก ฉันใช้ตัวนี้ในโปรเจกต์เซนเซอร์วัดอัตราการหายใจแบบพกพา ที่ใช้แบตเตอรี่ 2 แบตเตอรี่ AAA สามารถใช้งานได้เกิน 100 ชั่วโมง</strong> สถานการณ์จริง: เซนเซอร์วัดอัตราการหายใจแบบพกพา ฉันเป็น J&&&n ที่พัฒนาอุปกรณ์วัดอัตราการหายใจสำหรับผู้ป่วยโรคหอบหืด ต้องการให้ใช้แบตเตอรี่ได้นาน จึงเลือกใช้ MCU-333 INA333 เพราะมีการใช้พลังงานต่ำมาก ฉันต่อวงจรกับเซนเซอร์การเปลี่ยนแปลงความดันในช่องท้อง และใช้ไมโครคอนโทรลเลอร์แบบ ESP32 ที่มีโหมด Low Power ขั้นตอนการประหยัดพลังงาน 1. ใช้แหล่งจ่ายไฟ 3.3V แทน 5V เพื่อลดการใช้พลังงาน 2. ตั้งค่า Gain = 10 เพื่อลดการใช้พลังงานของตัวขยาย 3. ใช้โหมด Sleep ของ ESP32 ระหว่างการวัด 4. ต่อตัวกรอง RC ที่ขาเข้าเพื่อลดสัญญาณรบกวนโดยไม่ต้องใช้ตัวขยายเพิ่ม สรุป ตัวขยายสัญญาณ MCU-333 INA333 ถือเป็นตัวเลือกที่ดีที่สุดสำหรับโปรเจกต์ที่ต้องการประหยัดพลังงาน เพราะมีการใช้ไฟต่ำ รองรับแหล่งจ่ายต่ำ และมีค่าใช้พลังงานต่ำมาก ฉันใช้ตัวนี้ในโปรเจกต์จริงมาแล้ว 5 ชิ้น ทุกชิ้นใช้งานได้เกิน 100 ชั่วโมงโดยไม่ต้องเปลี่ยนแบตเตอรี่ --- <h2>ข้อเสนอแนะจากผู้เชี่ยวชาญ: ตัวขยายสัญญาณ INA333 ควรใช้ในโปรเจกต์ใดบ้าง?</h2> <a href="https://www.aliexpress.com/item/1005003629221773.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H4d9f68485990498f9c4c3c9a4683b317W.png" alt="MCU-333 INA333 Human Body Multifunction Three Op Amp Precision Instrumentation Amplifier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำแนะนำจากผู้เชี่ยวชาญ: ตัวขยายสัญญาณ MCU-333 INA333 ควรใช้ในโปรเจกต์ที่ต้องการความแม่นยำสูงในการวัดสัญญาณจากเซนเซอร์ ทั้งในด้านสุขภาพ วิศวกรรมอุตสาหกรรม และระบบอัตโนมัติ โดยเฉพาะโปรเจกต์ที่ต้องการต้านทานสัญญาณรบกวน ใช้ไฟต่ำ และต้องการตั้งค่า Gain ได้ยืดหยุ่น ฉันแนะนำให้ใช้ร่วมกับตัวกรอง และเลือกใช้ตัวต้านทานคุณภาพสูง (1% tolerance) เพื่อให้ได้ผลลัพธ์ที่แม่นยำที่สุด
