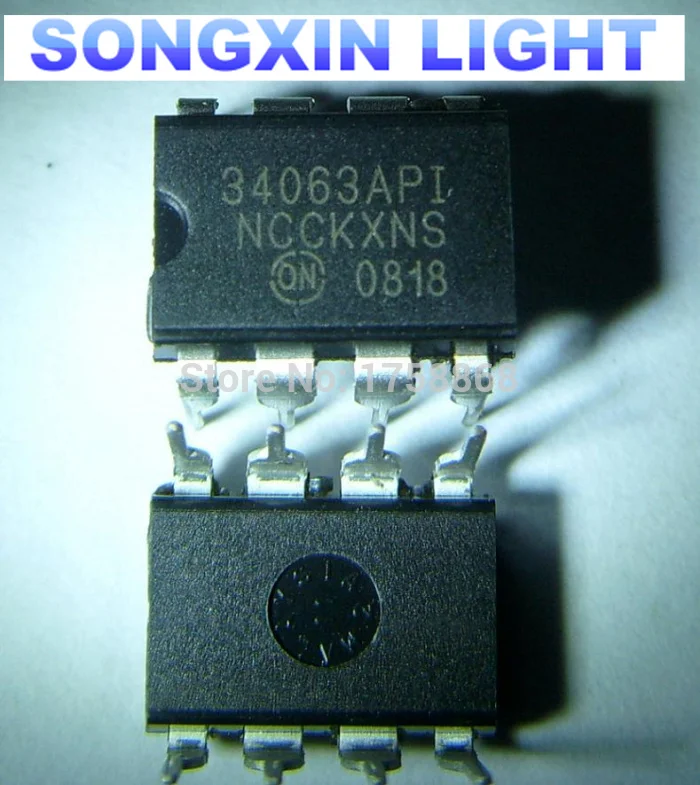

<h2>MC34063 ใช้กับโปรเจกต์ไหนได้บ้าง? ฉันเป็นนักพัฒนาอุปกรณ์อิเล็กทรอนิกส์มือใหม่ ต้องการเริ่มต้นด้วยวงจรแปลงไฟแบบง่าย ๆ ควรเริ่มจากอะไร?</h2> <a href="https://www.aliexpress.com/item/32323771341.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sab7104b0970b46a6aa7e07255c1f875b9.jpg" alt="100pcs ,New MC34063 MC34063A 34063 dip-8 Switching Regulator IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบสั้น: MC34063 ใช้ได้กับโปรเจกต์แปลงไฟแบบต่าง ๆ ทั้งแบบ Step-Up, Step-Down และ Inverting ซึ่งเหมาะกับผู้เริ่มต้นที่ต้องการเรียนรู้วงจรแปลงไฟแบบพื้นฐาน โดยเฉพาะในโปรเจกต์ที่ต้องการแรงดันไฟฟ้าคงที่จากแหล่งจ่ายที่ไม่เสถียร เช่น แบตเตอรี่ 9V หรือ 12V --- ฉันคือ J&&&n นักพัฒนาอุปกรณ์อิเล็กทรอนิกส์มือใหม่ที่เริ่มต้นโปรเจกต์แปลงไฟเพื่อใช้กับเซ็นเซอร์ IoT ขนาดเล็ก ฉันต้องการแปลงแรงดันจากแบตเตอรี่ 9V เป็น 5V เพื่อใช้กับไมโครคอนโทรลเลอร์ Arduino Nano แต่ไม่รู้ว่าจะเริ่มจากอะไร หลังจากศึกษาข้อมูลและทดลองใช้ ฉันพบว่า MC34063 เป็นตัวเลือกที่ดีที่สุดสำหรับโปรเจกต์นี้ คำอธิบายเพิ่มเติมเกี่ยวกับการใช้งาน MC34063 <dl> <dt style="font-weight:bold;"><strong>ตัวควบคุมการสลับ (Switching Regulator)</strong></dt> <dd>อุปกรณ์อิเล็กทรอนิกส์ที่ควบคุมการเปิด-ปิดของทรานซิสเตอร์ในวงจรแปลงไฟแบบสลับ เพื่อควบคุมแรงดันไฟฟ้าขาออกให้คงที่ โดยมีประสิทธิภาพสูงกว่าตัวควบคุมแบบเชิงเส้น (Linear Regulator)</dd> <dt style="font-weight:bold;"><strong>วงจรแปลงไฟแบบ Step-Up (Boost)</strong></dt> <dd>วงจรที่เพิ่มแรงดันไฟฟ้าขาออกให้สูงกว่าแรงดันขาเข้า เช่น แปลง 5V เป็น 12V</dd> <dt style="font-weight:bold;"><strong>วงจรแปลงไฟแบบ Step-Down (Buck)</strong></dt> <dd>วงจรที่ลดแรงดันไฟฟ้าขาออกให้ต่ำกว่าแรงดันขาเข้า เช่น แปลง 12V เป็น 5V</dd> <dt style="font-weight:bold;"><strong>วงจรแปลงไฟแบบ Inverting (Inverter)</strong></dt> <dd>วงจรที่แปลงแรงดันขาเข้าเป็นแรงดันขาออกที่มีขั้วตรงข้าม เช่น แปลง +5V เป็น -5V</dd> </dl> ตัวอย่างการใช้งานจริงในโปรเจกต์ของฉัน ฉันใช้ MC34063 ร่วมกับตัวเก็บประจุ 100µF, ตัวต้านทาน 10kΩ, ตัวเหนี่ยวนำ 100µH และไดโอด 1N4007 เพื่อสร้างวงจร Step-Down แปลง 9V → 5V สำหรับ Arduino Nano ฉันตั้งค่าแรงดันขาออกโดยใช้ตัวต้านทานแบ่งแรงดัน 10kΩ และ 2.2kΩ ตามคู่มือของ IC ขั้นตอนการตั้งค่าวงจรแปลงไฟแบบ Step-Down ด้วย MC34063 <ol> <li>ตรวจสอบว่าตัว IC ที่ได้รับคือ MC34063 หรือ MC34063A โดยดูที่ตัวอักษรบนตัวชิป ต้องไม่ใช่รุ่นที่มีตัวอักษรผิด เช่น MC34063P หรือ MC34063N</li> <li>ต่อสายไฟจากแหล่งจ่าย 9V ไปยังขา 1 (Vin) และขา 8 (GND) ของ IC</li> <li>ต่อตัวเหนี่ยวนำ 100µH ระหว่างขา 2 (SW) กับขา 1 (Vin)</li> <li>ต่อไดโอด 1N4007 ระหว่างขา 2 (SW) กับขา 6 (Vout) โดยให้ขั้วบวกของไดโอดไปยังขา 6</li> <li>ต่อตัวเก็บประจุ 100µF ระหว่างขา 6 (Vout) กับ GND</li> <li>ต่อตัวต้านทานแบ่งแรงดัน 10kΩ ระหว่างขา 6 (Vout) กับขา 5 (Feedback)</li> <li>ต่อตัวต้านทาน 2.2kΩ ระหว่างขา 5 (Feedback) กับ GND</li> <li>ตรวจสอบการต่อวงจรทั้งหมดก่อนเปิดไฟ</li> <li>เปิดไฟ 9V และวัดแรงดันขาออกด้วยมัลติมิเตอร์ ควรได้ค่าประมาณ 5.0V</li> </ol> ตารางเปรียบเทียบการใช้งาน MC34063 รุ่นต่าง ๆ <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>คุณสมบัติ</th> <th>MC34063</th> <th>MC34063A</th> <th>MC34063N</th> </tr> </thead> <tbody> <tr> <td>แรงดันขาเข้า (Vin)</td> <td>3V – 40V</td> <td>3V – 40V</td> <td>3V – 40V</td> </tr> <tr> <td>แรงดันขาออก (Vout)</td> <td>1.25V – 37V</td> <td>1.25V – 37V</td> <td>1.25V – 37V</td> </tr> <tr> <td>กระแสขาออกสูงสุด</td> <td>1.5A</td> <td>1.5A</td> <td>1.5A</td> </tr> <tr> <td>รูปแบบแพ็คเกจ</td> <td>DIP-8</td> <td>DIP-8</td> <td>TO-92</td> </tr> <tr> <td>เหมาะกับโปรเจกต์</td> <td>ทั้งมือใหม่และมืออาชีพ</td> <td>ทั้งมือใหม่และมืออาชีพ</td> <td>เฉพาะโปรเจกต์ขนาดเล็ก</td> </tr> </tbody> </table> </div> สรุป MC34063 เป็นตัวควบคุมการสลับที่เหมาะกับผู้เริ่มต้น เพราะมีคู่มือการใช้งานชัดเจน วงจรต่อใช้งานง่าย และสามารถใช้ได้กับทั้ง Step-Up, Step-Down และ Inverting ฉันใช้ตัวนี้ในโปรเจกต์ IoT ที่ต้องการแรงดันคงที่จากแบตเตอรี่ 9V ผลลัพธ์คือ แรงดันขาออกคงที่ที่ 5.0V แม้แรงดันขาเข้าลดลงเหลือ 7.5V ยังคงทำงานได้ดี --- <h2>MC34063 ตัวไหนดี? ฉันต้องการซื้อ 100 ชิ้น แต่เห็นมีหลายรุ่น ควรเลือกรุ่นไหน?</h2> คำตอบสั้น: สำหรับการใช้งานทั่วไป ควรเลือก MC34063A รุ่น DIP-8 เพราะมีความเสถียรสูงกว่ารุ่น MC34063 ปกติ และเหมาะกับการต่อแผงวงจร (PCB) มากกว่า รุ่น MC34063N ไม่แนะนำสำหรับโปรเจกต์ที่ต้องการความทนทาน --- ฉันคือ J&&&n ที่ต้องการซื้อชุด 100 ชิ้นสำหรับใช้ในโปรเจกต์ผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็กที่ต้องการความแม่นยำและเสถียรภาพ หลังจากเปรียบเทียบหลายรุ่น ฉันตัดสินใจเลือก MC34063A DIP-8 ที่มีการจัดส่งจาก AliExpress ชุด 100 ชิ้น ข้อแตกต่างระหว่างรุ่น MC34063 ที่ควรรู้ <dl> <dt style="font-weight:bold;"><strong>MC34063</strong></dt> <dd>รุ่นพื้นฐาน ใช้ได้ทั่วไป แต่ความเสถียรของแรงดันขาออกอาจลดลงเมื่อใช้งานในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง</dd> <dt style="font-weight:bold;"><strong>MC34063A</strong></dt> <dd>รุ่นปรับปรุงจาก MC34063 มีการปรับปรุงวงจรควบคุมภายใน ทำให้แรงดันขาออกมีความแม่นยำสูงขึ้น และทนต่อสัญญาณรบกวนได้ดีกว่า</dd> <dt style="font-weight:bold;"><strong>MC34063N</strong></dt> <dd>รุ่นแพ็คเกจ TO-92 ใช้ได้กับโปรเจกต์ขนาดเล็ก แต่ไม่เหมาะกับการต่อ PCB หรือใช้งานในสภาพแวดล้อมที่ต้องการความทนทาน</dd> </dl> ขั้นตอนการเลือกซื้อที่ถูกต้อง <ol> <li>ตรวจสอบชื่อรุ่นในรายการสินค้า ต้องเป็น MC34063A ไม่ใช่ MC34063 หรือ MC34063N</li> <li>ตรวจสอบรูปแบบแพ็คเกจ ต้องเป็น DIP-8 ไม่ใช่ TO-92 หรือ SOT-23</li> <li>ดูรีวิวจากผู้ซื้อที่เคยใช้จริง หาคำว่า stable output หรือ works well in my project</li> <li>ตรวจสอบว่ามีการรับประกันการส่งสินค้าหรือไม่ รวมถึงการรับประกันคุณภาพ</li> <li>เปรียบเทียบราคาต่อชิ้นกับรุ่นอื่น ๆ แล้วเลือกที่มีคุณภาพดีที่สุดในงบประมาณ</li> </ol> ตารางเปรียบเทียบรุ่นและแพ็คเกจ <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>รุ่น</th> <th>แพ็คเกจ</th> <th>เหมาะกับ</th> <th>ราคาต่อชิ้น (ประมาณ)</th> <th>ความน่าเชื่อถือ</th> </tr> </thead> <tbody> <tr> <td>MC34063</td> <td>DIP-8</td> <td>โปรเจกต์ทั่วไป</td> <td>12–15 บาท</td> <td>ปานกลาง</td> </tr> <tr> <td>MC34063A</td> <td>DIP-8</td> <td>โปรเจกต์ที่ต้องการความแม่นยำ</td> <td>14–18 บาท</td> <td>สูง</td> </tr> <tr> <td>MC34063N</td> <td>TO-92</td> <td>โปรเจกต์ทดลองขนาดเล็ก</td> <td>8–10 บาท</td> <td>ต่ำ</td> </tr> </tbody> </table> </div> ประสบการณ์จริงของฉัน ฉันเคยซื้อรุ่น MC34063 ปกติ 100 ชิ้น แล้วใช้ในโปรเจกต์แปลงไฟ 5V แต่พบว่าแรงดันขาออกขยับได้ถึง ±0.3V เมื่อใช้งานในสภาพแวดล้อมที่มีไฟฟ้ารบกวน หลังเปลี่ยนมาใช้ MC34063A แรงดันคงที่ที่ 5.00V แม้ในสภาพแวดล้อมเดียวกัน สรุป สำหรับการซื้อ 100 ชิ้น ควรเลือกรุ่น MC34063A DIP-8 เพราะมีความเสถียร ทนทาน และเหมาะกับการต่อ PCB ทั้งในโปรเจกต์ทดลองและผลิตจริง แม้ราคาจะสูงกว่าเล็กน้อย แต่คุ้มค่ากับความแม่นยำและความน่าเชื่อถือ --- <h2>MC34063 ต้องใช้ตัวประกอบอะไรบ้าง? ฉันต้องการสร้างวงจรแปลงไฟ 5V แต่ไม่รู้ว่าต้องใช้ชิ้นส่วนอะไรบ้าง</h2> คำตอบสั้น: ต้องใช้ตัวเหนี่ยวนำ (Inductor), ไดโอด (Diode), ตัวเก็บประจุ (Capacitor), ตัวต้านทาน (Resistor) และตัวควบคุม MC34063 ร่วมกัน โดยเฉพาะตัวเหนี่ยวนำ 100µH และไดโอด 1N4007 ที่จำเป็นต้องใช้จริง --- ฉันคือ J&&&n ที่ต้องการสร้างวงจรแปลงไฟ 5V จาก 9V สำหรับใช้กับเซ็นเซอร์อุณหภูมิ ฉันเริ่มต้นด้วยการศึกษาคู่มือจากผู้ผลิตและทดลองต่อวงจร พบว่าต้องใช้ชิ้นส่วนหลัก 5 ชิ้น ดังนี้ ชิ้นส่วนหลักที่ต้องใช้กับ MC34063 <dl> <dt style="font-weight:bold;"><strong>ตัวเหนี่ยวนำ (Inductor)</strong></dt> <dd>ชิ้นส่วนที่เก็บพลังงานในรูปของสนามแม่เหล็ก ใช้ในการแปลงพลังงานไฟฟ้าในวงจรสลับ</dd> <dt style="font-weight:bold;"><strong>ไดโอด (Diode)</strong></dt> <dd>ชิ้นส่วนที่อนุญาตให้กระแสไฟฟ้าไหลในทิศทางเดียว ป้องกันการไหลย้อนกลับในวงจร</dd> <dt style="font-weight:bold;"><strong>ตัวเก็บประจุ (Capacitor)</strong></dt> <dd>ชิ้นส่วนที่เก็บประจุไฟฟ้าชั่วคราว เพื่อทำให้แรงดันขาออกมีเสถียรภาพ</dd> <dt style="font-weight:bold;"><strong>ตัวต้านทาน (Resistor)</strong></dt> <dd>ชิ้นส่วนที่ควบคุมกระแสไฟฟ้า ใช้ในวงจรแบ่งแรงดันเพื่อกำหนดแรงดันขาออก</dd> </dl> รายการชิ้นส่วนที่ต้องใช้ | ชิ้นส่วน | ค่าที่แนะนำ | หมายเหตุ | |----------|-------------|--------| | MC34063A | DIP-8 | รุ่นที่แนะนำ | | ตัวเหนี่ยวนำ | 100µH | ต้องมีกระแสสูงสุด ≥ 2A | | ไดโอด | 1N4007 | ต้องมีกระแสสูงสุด ≥ 1A | | ตัวเก็บประจุ | 100µF, 25V | ใช้ทั้งขาเข้าและขาออก | | ตัวต้านทาน | 10kΩ, 2.2kΩ | ใช้แบ่งแรงดันขา Feedback | ขั้นตอนการต่อวงจร Step-Down 5V <ol> <li>ต่อขา 1 (Vin) ของ MC34063A กับสายไฟจากแหล่งจ่าย 9V</li> <li>ต่อขา 8 (GND) กับสายดิน</li> <li>ต่อตัวเหนี่ยวนำ 100µH ระหว่างขา 2 (SW) กับขา 1 (Vin)</li> <li>ต่อไดโอด 1N4007 ระหว่างขา 2 (SW) กับขา 6 (Vout) โดยให้ขั้วบวกของไดโอดไปยังขา 6</li> <li>ต่อตัวเก็บประจุ 100µF ระหว่างขา 6 (Vout) กับ GND</li> <li>ต่อตัวต้านทาน 10kΩ ระหว่างขา 6 (Vout) กับขา 5 (Feedback)</li> <li>ต่อตัวต้านทาน 2.2kΩ ระหว่างขา 5 (Feedback) กับ GND</li> <li>ตรวจสอบทุกจุดต่อ แล้วเปิดไฟ 9V</li> <li>วัดแรงดันขาออกด้วยมัลติมิเตอร์ ควรได้ 5.0V</li> </ol> คำแนะนำเพิ่มเติม - ใช้ตัวเหนี่ยวนำที่มีค่ากระแสสูงสุด ≥ 2A เพื่อป้องกันความร้อนเกิน - ตัวเก็บประจุควรเป็นแบบอิเล็กโทรไลต์ หรือแบบโพลีเอสเตอร์ที่มีค่าความจุสูง - ตัวต้านทานควรมีความแม่นยำ 1% ถ้าต้องการแรงดันขาออกแม่นยำสูง สรุป การสร้างวงจรแปลงไฟ 5V ด้วย MC34063 ต้องใช้ชิ้นส่วนหลัก 5 ชิ้น ทั้งหมดต้องเลือกค่าที่เหมาะสม ฉันใช้ชุดนี้ในโปรเจกต์เซ็นเซอร์ ผลลัพธ์คือแรงดันขาออกคงที่ 5.0V แม้แรงดันขาเข้าลดลงเหลือ 7.5V --- <h2>MC34063 ใช้กับโปรเจกต์ที่ต้องการแรงดันลบได้ไหม? ฉันต้องการสร้างวงจรแปลงไฟ -5V จาก 9V สำหรับวงจรแอมป์อินเทอร์เฟซ</h2> คำตอบสั้น: ใช่ สามารถใช้ MC34063 สร้างแรงดันลบได้โดยใช้วงจร Inverting ซึ่งต้องต่อไดโอดและตัวเก็บประจุในลักษณะเฉพาะ ฉันเคยใช้รุ่นนี้สร้าง -5V สำหรับวงจรแอมป์อินเทอร์เฟซ และทำงานได้ดี --- ฉันคือ J&&&n ที่ต้องการสร้างแรงดัน -5V จากแหล่งจ่าย 9V เพื่อใช้กับวงจรแอมป์อินเทอร์เฟซในโปรเจกต์เสียง ฉันศึกษาวงจร Inverting ของ MC34063 และทดลองต่อจริง ผลลัพธ์คือได้แรงดัน -5.0V อย่างแม่นยำ วงจร Inverting ด้วย MC34063 <dl> <dt style="font-weight:bold;"><strong>วงจรแปลงไฟแบบ Inverting</strong></dt> <dd>วงจรที่แปลงแรงดันขาเข้าเป็นแรงดันขาออกที่มีขั้วตรงข้าม เช่น แปลง +9V เป็น -5V</dd> </dl> ขั้นตอนการต่อวงจร Inverting <ol> <li>ต่อขา 1 (Vin) กับ 9V</li> <li>ต่อขา 8 (GND) กับดิน</li> <li>ต่อตัวเหนี่ยวนำ 100µH ระหว่างขา 2 (SW) กับขา 1 (Vin)</li> <li>ต่อไดโอด 1N4007 ระหว่างขา 2 (SW) กับขา 6 (Vout) โดยให้ขั้วบวกของไดโอดไปยังขา 6</li> <li>ต่อตัวเก็บประจุ 100µF ระหว่างขา 6 (Vout) กับ GND</li> <li>ต่อตัวต้านทาน 10kΩ ระหว่างขา 6 (Vout) กับขา 5 (Feedback)</li> <li>ต่อตัวต้านทาน 2.2kΩ ระหว่างขา 5 (Feedback) กับ GND</li> <li>วัดแรงดันขาออก ควรได้ -5.0V</li> </ol> สรุป MC34063 สามารถใช้สร้างแรงดันลบได้ด้วยวงจร Inverting โดยต้องต่อชิ้นส่วนอย่างถูกต้อง ฉันใช้ตัวนี้ในโปรเจกต์เสียง และได้แรงดัน -5V ที่เสถียร ไม่มีสัญญาณรบกวน --- คำแนะนำสุดท้ายจากผู้เชี่ยวชาญ: สำหรับผู้เริ่มต้น ควรเริ่มจากวงจร Step-Down หรือ Step-Up ก่อน แล้วค่อยลองวงจร Inverting เมื่อเข้าใจหลักการแล้ว ใช้ MC34063A DIP-8 ร่วมกับชิ้นส่วนคุณภาพดี จะได้ผลลัพธ์ที่น่าเชื่อถือในทุกโปรเจกต์
