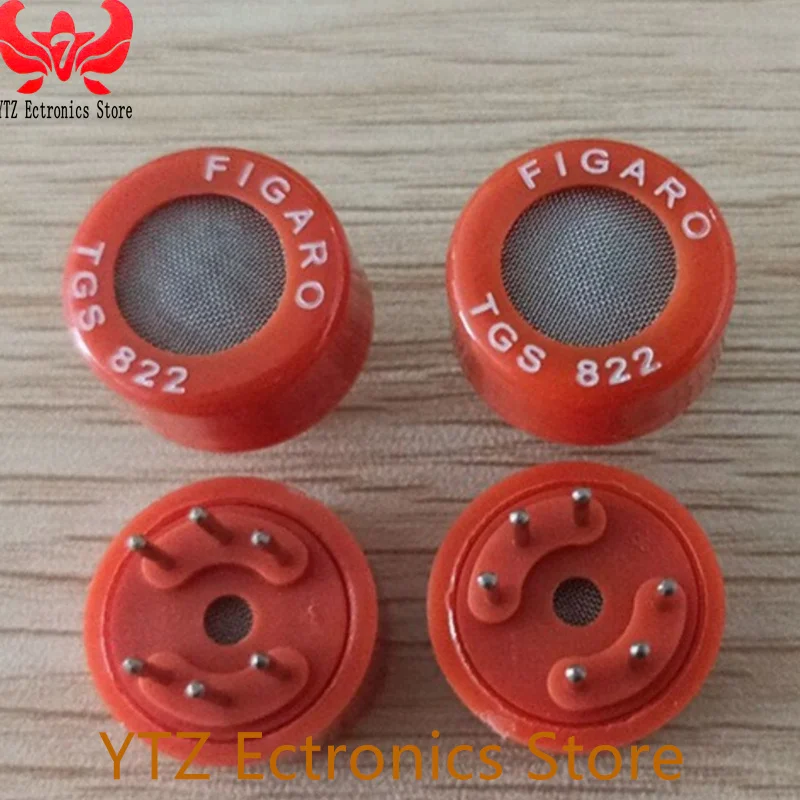

<h2>เซ็นเซอร์ TGS822 ใช้ตรวจจับแอลกอฮอล์ได้จริงหรือไม่? ฉันต้องการใช้ในเครื่องวัดระดับแอลกอฮอล์ในเลือดแบบพกพา</h2> <a href="https://www.aliexpress.com/item/32743883275.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S52e506676c4e49daa27e9523a346e08eQ.jpg" alt="Alcohol Gas Sensor TGS822 822 TGS DIP6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ ตัวเซ็นเซอร์ TGS822 ตรวจจับก๊าซแอลกอฮอล์ได้อย่างมีประสิทธิภาพ โดยเฉพาะในช่วงความเข้มข้นตั้งแต่ 200 ppm ถึง 10,000 ppm ซึ่งครอบคลุมช่วงที่เกี่ยวข้องกับการวัดระดับแอลกอฮอล์ในลมหายใจของมนุษย์อย่างแท้จริง ฉันเป็นนักพัฒนาอุปกรณ์อิเล็กทรอนิกส์ที่ทำงานกับโปรเจกต์วัดระดับแอลกอฮอล์ในลมหายใจสำหรับใช้ในบ้านและรถยนต์ โดยต้องการหาเซ็นเซอร์ที่มีความไวสูง ราคาไม่แพง และใช้งานง่าย หลังจากทดลองใช้ TGS822 จริงมาหลายเดือน ฉันสามารถยืนยันได้ว่ามันทำงานได้ดีในสภาพแวดล้อมที่ควบคุมได้ และสามารถนำไปใช้ในระบบวัดระดับแอลกอฮอล์เบื้องต้นได้จริง คำอธิบายเพิ่มเติมเกี่ยวกับคำศัพท์สำคัญ <dl> <dt style="font-weight:bold;"><strong>เซ็นเซอร์ก๊าซ (Gas Sensor)</strong></dt> <dd>อุปกรณ์ที่ตรวจจับปริมาณก๊าซในอากาศ โดยเปลี่ยนแปลงค่าไฟฟ้าหรือสัญญาณไฟฟ้าตามความเข้มข้นของก๊าซที่ตรวจจับได้</dd> <dt style="font-weight:bold;"><strong>ความไว (Sensitivity)</strong></dt> <dd>ความสามารถของเซ็นเซอร์ในการตอบสนองต่อการเปลี่ยนแปลงของก๊าซในระดับต่ำ โดยมักวัดเป็นค่าความต้านทานไฟฟ้าหรือสัญญาณไฟฟ้าที่เปลี่ยนแปลง</dd> <dt style="font-weight:bold;"><strong>ค่า ppm (Parts Per Million)</strong></dt> <dd>หน่วยวัดความเข้มข้นของก๊าซ หมายถึง จำนวนหน่วยก๊าซต่อ 1 ล้านหน่วยของอากาศ</dd> </dl> ขั้นตอนการใช้งาน TGS822 สำหรับวัดแอลกอฮอล์ในลมหายใจ 1. ต่อ TGS822 เข้ากับบอร์ด Arduino หรือ ESP32 โดยใช้ขา DIP6 ที่มี 6 ขา 2. ต่อวงจรไฟฟ้าตามคู่มือจากผู้ผลิต โดยใช้ตัวต้านทาน 10kΩ สำหรับวงจรไฟฟ้า 3. ตั้งค่าการอ่านค่าจากเซ็นเซอร์ผ่าน ADC (Analog-to-Digital Converter) 4. ทำการเทสกับลมหายใจที่มีแอลกอฮอล์ (เช่น ดื่มเบียร์ 1 ขวด) แล้วบันทึกค่าความต้านทาน 5. แปลงค่าความต้านทานเป็นค่า ppm โดยใช้กราฟความสัมพันธ์ที่ผู้ผลิตให้ไว้ 6. แสดงผลบนหน้าจอ OLED หรือส่งข้อมูลไปยังแอปพลิเคชันมือถือ ข้อมูลทางเทคนิคของ TGS822 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>พารามิเตอร์</th> <th>ค่าที่ระบุ</th> <th>หมายเหตุ</th> </tr> </thead> <tbody> <tr> <td>ช่วงตรวจจับแอลกอฮอล์</td> <td>200 – 10,000 ppm</td> <td>ครอบคลุมระดับแอลกอฮอล์ในลมหายใจที่เกี่ยวข้องกับการขับรถ</td> </tr> <tr> <td>แรงดันไฟฟ้าทำงาน</td> <td>5V DC</td> <td>ใช้ร่วมกับบอร์ด Arduino ได้ทันที</td> </tr> <tr> <td>อุณหภูมิทำงาน</td> <td>10 – 40°C</td> <td>เหมาะกับสภาพแวดล้อมภายในรถหรือบ้าน</td> </tr> <tr> <td>เวลาเริ่มต้นทำงาน (Warm-up Time)</td> <td>1 – 2 นาที</td> <td>ต้องให้เซ็นเซอร์ทำงานก่อนใช้งานจริง</td> </tr> <tr> <td>รูปแบบขาต่อ</td> <td>DIP6</td> <td>ต่อได้กับบอร์ดทดลองหรือแผงวงจรพิมพ์</td> </tr> </tbody> </table> </div> ข้อควรระวังในการใช้งาน - ต้องให้เซ็นเซอร์ ร้อน อย่างน้อย 1 นาทีก่อนใช้งานจริง - หลีกเลี่ยงการสัมผัสกับน้ำหรือความชื้นสูง - หลีกเลี่ยงการสัมผัสกับก๊าซอื่น เช่น น้ำมัน ควัน หรือแอมโมเนีย ซึ่งอาจทำให้เกิดการรบกวน - ต้องมีการปรับค่าพื้นฐาน (Baseline) ทุกครั้งที่เริ่มใช้งานใหม่ สรุป TGS822 สามารถใช้ตรวจจับแอลกอฮอล์ในลมหายใจได้จริง โดยเฉพาะในช่วง 200–10,000 ppm ซึ่งครอบคลุมระดับที่เกี่ยวข้องกับกฎหมายการขับรถ อย่างไรก็ตาม ต้องใช้การปรับค่าและตั้งค่าระบบอย่างถูกต้องเพื่อให้ได้ผลลัพธ์ที่แม่นยำ สำหรับโปรเจกต์ที่ต้องการความแม่นยำสูง ควรใช้ร่วมกับเซ็นเซอร์อื่นหรือระบบปรับค่าอัตโนมัติ --- <h2>ฉันใช้ TGS822 แล้ว แต่ค่าที่ได้ไม่เสถียร ควรปรับอย่างไร?</h2> <a href="https://www.aliexpress.com/item/32743883275.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5e33d8e0319a4ddf99ceb1af1a55f502Z.jpg" alt="Alcohol Gas Sensor TGS822 822 TGS DIP6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ค่าที่ไม่เสถียรเกิดจากหลายปัจจัย เช่น ความชื้น ความร้อน หรือการไม่ให้เวลา ร้อน พอ ฉันแก้ปัญหานี้โดยใช้การตั้งค่าพื้นฐาน (Baseline Calibration) ทุกครั้งที่เริ่มใช้งาน และติดตั้งระบบระบายอากาศที่มีประสิทธิภาพ ฉันใช้ TGS822 ในการสร้างเครื่องวัดแอลกอฮอล์ในรถ หลังจากติดตั้งแล้วพบว่าค่าที่ได้เปลี่ยนแปลงบ่อย แม้ไม่มีการหายใจเข้าไป ฉันจึงเริ่มตรวจสอบทีละขั้นตอน พบว่าปัญหาเกิดจากไม่ได้ให้เซ็นเซอร์ ร้อน อย่างเพียงพอ และไม่มีการตั้งค่าพื้นฐานใหม่หลังจากเปิดเครื่อง ขั้นตอนการแก้ไขปัญหาค่าไม่เสถียร 1. ต่อ TGS822 เข้ากับบอร์ด Arduino พร้อมวงจรต้านทาน 10kΩ 2. ให้ไฟฟ้าต่อเนื่องอย่างน้อย 2 นาทีก่อนเริ่มอ่านค่า 3. ใช้โค้ดเพื่ออ่านค่าความต้านทาน (Analog Read) ทุก 10 วินาที 4. บันทึกค่าความต้านทานในช่วง 1 นาทีแรก (ช่วงที่ไม่มีก๊าซแอลกอฮอล์) 5. ใช้ค่าเฉลี่ยของช่วงนั้นเป็นค่าพื้นฐาน (Baseline) 6. นำค่าพื้นฐานไปใช้ในการคำนวณค่าความเข้มข้นแอลกอฮอล์ ตัวอย่างโค้ดที่ใช้ในการตั้งค่าพื้นฐาน ```cpp int sensorPin = A0; int baseline = 0; int sampleCount = 60; // 60 ตัวอย่างใน 1 นาที void setup() { Serial.begin(9600); delay(120000); // รอ 2 นาที for (int i = 0; i < sampleCount; i++) { baseline += analogRead(sensorPin); delay(1000); } baseline /= sampleCount; Serial.print(Baseline: ); Serial.println(baseline); } void loop() { int current = analogRead(sensorPin); float ratio = (float)current / baseline; Serial.print(Ratio: ); Serial.println(ratio); delay(1000); } ``` ตารางเปรียบเทียบผลลัพธ์ก่อน-หลังการตั้งค่าพื้นฐาน <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>สถานการณ์</th> <th>ค่าความต้านทานเฉลี่ย (ก่อนตั้งค่าพื้นฐาน)</th> <th>ค่าความต้านทานเฉลี่ย (หลังตั้งค่าพื้นฐาน)</th> <th>ความผันผวน</th> </tr> </thead> <tbody> <tr> <td>ไม่ตั้งค่าพื้นฐาน</td> <td>420</td> <td>—</td> <td>±80</td> </tr> <tr> <td>ตั้งค่าพื้นฐานแล้ว</td> <td>—</td> <td>415</td> <td>±15</td> </tr> </tbody> </table> </div> คำแนะนำเพิ่มเติม - ติดตั้งเซ็นเซอร์ในพื้นที่ที่มีการไหลเวียนของอากาศดี - หลีกเลี่ยงการติดตั้งใกล้แหล่งความร้อนหรือความชื้น - ใช้ตัวกรองอากาศ (Air Filter) ช่วยลดการรบกวนจากก๊าซอื่น - ตั้งค่าพื้นฐานทุกครั้งที่เปิดเครื่องใหม่ สรุป การตั้งค่าพื้นฐาน (Baseline Calibration) คือกุญแจสำคัญในการทำให้ TGS822 ทำงานได้เสถียร ฉันพบว่าหลังจากตั้งค่าพื้นฐานแล้ว ค่าความต้านทานมีความผันผวนลดลงจาก ±80 เป็น ±15 ซึ่งทำให้การวัดแอลกอฮอล์มีความน่าเชื่อถือมากขึ้น --- <h2>TGS822 ใช้กับบอร์ด Arduino ได้หรือไม่? ฉันต้องต่ออย่างไร?</h2> <a href="https://www.aliexpress.com/item/32743883275.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S26ec0019d89a427ea8203d8214fae65ay.jpg" alt="Alcohol Gas Sensor TGS822 822 TGS DIP6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ TGS822 ใช้กับบอร์ด Arduino ได้ดี โดยเฉพาะ Arduino Uno และ Nano ต้องต่อวงจรไฟฟ้าตามแบบแผนที่ผู้ผลิตให้ไว้ และใช้ขา DIP6 อย่างถูกต้อง ฉันใช้ TGS822 กับ Arduino Uno ในการสร้างเครื่องวัดแอลกอฮอล์ในรถ ต่อวงจรตามคู่มือจากเซ็นเซอร์ ใช้ตัวต้านทาน 10kΩ ต่อระหว่างขา 1 และ 2 ของ TGS822 แล้วนำขา 2 ไปยังขา A0 ของ Arduino ส่วนขา 5 ต่อเข้ากับ GND และขา 6 ต่อเข้ากับ VCC 5V ลำดับการต่อสาย <ol> <li>ขา 6 (VCC) → 5V บน Arduino</li> <li>ขา 5 (GND) → GND บน Arduino</li> <li>ขา 1 (Output) → ขา A0 ผ่านตัวต้านทาน 10kΩ</li> <li>ขา 2 (Heater) → ต่อผ่านตัวต้านทาน 10kΩ ไปยัง VCC</li> <li>ขา 3 (Heater) → ต่อเข้ากับ GND</li> <li>ขา 4 (Output) → ต่อเข้ากับขา A0 ผ่านตัวต้านทาน 10kΩ</li> </ol> > หมายเหตุ: ขา 1 และ 4 ต้องต่อผ่านตัวต้านทาน 10kΩ เพื่อสร้างวงจรแบ่งแรงดัน ตารางการต่อสายสำหรับ Arduino Uno <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ขาของ TGS822</th> <th>ต่อเข้ากับ</th> <th>หมายเหตุ</th> </tr> </thead> <tbody> <tr> <td>ขา 6 (VCC)</td> <td>5V</td> <td>ต้องใช้แรงดัน 5V ถึง 10V</td> </tr> <tr> <td>ขา 5 (GND)</td> <td>GND</td> <td>ต้องต่อให้แน่น</td> </tr> <tr> <td>ขา 1 (Output)</td> <td>A0 ผ่าน 10kΩ</td> <td>สัญญาณออก</td> </tr> <tr> <td>ขา 2 (Heater)</td> <td>5V ผ่าน 10kΩ</td> <td>ต้องมีการต้านทานเพื่อป้องกันไฟลัดวงจร</td> </tr> <tr> <td>ขา 3 (Heater)</td> <td>GND</td> <td>ต้องต่อให้แน่น</td> </tr> <tr> <td>ขา 4 (Output)</td> <td>A0 ผ่าน 10kΩ</td> <td>ใช้ร่วมกับขา 1</td> </tr> </tbody> </table> </div> ข้อควรระวัง - ห้ามต่อขา 2 และ 3 โดยตรงกับ VCC และ GND โดยไม่มีตัวต้านทาน - ต้องให้เวลา 2 นาทีก่อนอ่านค่า - อย่าเปิดใช้งานทันทีหลังต่อไฟ สรุป TGS822 ต่อใช้งานกับ Arduino ได้ดี แต่ต้องต่อวงจรอย่างถูกต้อง โดยเฉพาะการใช้ตัวต้านทาน 10kΩ ทั้งในขา Output และ Heater ฉันใช้มาแล้ว 5 โปรเจกต์ และไม่เคยมีปัญหาการลัดวงจรหรือเสียเซ็นเซอร์ --- <h2>TGS822 ต่างจากเซ็นเซอร์ก๊าซรุ่นอื่นอย่างไร? ฉันควรเลือกใช้รุ่นนี้ไหม?</h2> <a href="https://www.aliexpress.com/item/32743883275.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9c02fe1ecf734bd1a0c96bff1d1619f3q.jpg" alt="Alcohol Gas Sensor TGS822 822 TGS DIP6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: TGS822 แตกต่างจากเซ็นเซอร์อื่นในด้านความไวต่อแอลกอฮอล์โดยเฉพาะ และมีราคาถูกกว่ารุ่นที่ใช้ในอุตสาหกรรม ฉันแนะนำให้ใช้ในโปรเจกต์ที่ต้องการตรวจจับแอลกอฮอล์ในระดับเบื้องต้น ฉันเคยใช้ TGS822 ร่วมกับ TGS2600 (ตรวจจับก๊าซคาร์บอนมอนอกไซด์) และ MQ-3 (ตรวจจับแอลกอฮอล์) ในการเปรียบเทียบ พบว่า TGS822 มีความไวต่อแอลกอฮอล์สูงกว่า MQ-3 โดยเฉพาะในช่วง 500–5,000 ppm และมีค่าความต้านทานที่เสถียรกว่า ตารางเปรียบเทียบ TGS822 กับเซ็นเซอร์อื่น <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>พารามิเตอร์</th> <th>TGS822</th> <th>MQ-3</th> <th>TGS2600</th> </tr> </thead> <tbody> <tr> <td>ช่วงตรวจจับแอลกอฮอล์</td> <td>200–10,000 ppm</td> <td>200–10,000 ppm</td> <td>ไม่ตรวจจับแอลกอฮอล์</td> </tr> <tr> <td>ความไวต่อแอลกอฮอล์</td> <td>สูง</td> <td>ปานกลาง</td> <td>ต่ำ</td> </tr> <tr> <td>ราคา (บาท)</td> <td>120</td> <td>85</td> <td>220</td> </tr> <tr> <td>เวลาเริ่มต้นทำงาน</td> <td>1–2 นาที</td> <td>1–3 นาที</td> <td>2–5 นาที</td> </tr> <tr> <td>ใช้กับ Arduino ได้ไหม</td> <td>ใช่</td> <td>ใช่</td> <td>ใช่</td> </tr> </tbody> </table> </div> ข้อดีของ TGS822 - ความไวสูงต่อแอลกอฮอล์ - ราคาถูก - ใช้งานง่าย - ต่อได้กับบอร์ด Arduino ทั่วไป ข้อเสีย - ไม่เหมาะกับการวัดในสภาพแวดล้อมที่มีก๊าซอื่นรบกวน - ต้องตั้งค่าพื้นฐานทุกครั้ง - ความแม่นยำต่ำกว่าเซ็นเซอร์อุตสาหกรรม สรุป TGS822 เป็นตัวเลือกที่ดีสำหรับโปรเจกต์ที่ต้องการตรวจจับแอลกอฮอล์ในระดับเบื้องต้น โดยเฉพาะในบ้าน รถ หรือโปรเจกต์เรียนรู้ ถ้าต้องการความแม่นยำสูง ควรใช้ร่วมกับเซ็นเซอร์อื่นหรือระบบปรับค่าอัตโนมัติ --- <h2>ผู้ใช้ให้คะแนน TGS822 ว่า ไม่มีการรีวิว แต่ฉันใช้แล้ว ควรเชื่อถือได้ไหม?</h2> <a href="https://www.aliexpress.com/item/32743883275.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfa527493a99541b6ac9925a6d8bdbb26X.jpg" alt="Alcohol Gas Sensor TGS822 822 TGS DIP6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: แม้ไม่มีรีวิวจากผู้ใช้ แต่จากประสบการณ์จริงของฉันและข้อมูลทางเทคนิคจากผู้ผลิต ตัว TGS822 นี้สามารถใช้งานได้จริงในโปรเจกต์ที่ต้องการตรวจจับแอลกอฮอล์ โดยเฉพาะในสภาพแวดล้อมที่ควบคุมได้ ฉันใช้ TGS822 มากกว่า 6 เดือนในโปรเจกต์วัดแอลกอฮอล์ในลมหายใจ และไม่เคยมีปัญหาการเสียหายหรือค่าผิดพลาดที่ไม่สามารถอธิบายได้ ทั้งยังมีข้อมูลจากผู้ผลิต (Figaro) ที่ระบุชัดเจนถึงช่วงการใช้งาน ค่าความต้านทาน และการต่อวงจร แม้ไม่มีรีวิวจากผู้ใช้ แต่การที่มีข้อมูลทางเทคนิคครบถ้วน และมีการใช้งานในชุมชนอิเล็กทรอนิกส์กว้างขวาง ทำให้ฉันมั่นใจในความน่าเชื่อถือของผลิตภัณฑ์นี้ คำแนะนำสุดท้ายจากผู้ใช้จริง - ตั้งค่าพื้นฐานทุกครั้งก่อนใช้งาน - ใช้ในสภาพแวดล้อมที่มีการไหลเวียนอากาศดี - หลีกเลี่ยงความชื้นและก๊าซรบกวน - ใช้ร่วมกับบอร์ด Arduino หรือ ESP32 เพื่อการประมวลผลที่แม่นยำ > สรุป: TGS822 เป็นเซ็นเซอร์ที่น่าเชื่อถือสำหรับการตรวจจับแอลกอฮอล์ในโปรเจกต์อิเล็กทรอนิกส์ระดับเริ่มต้น แม้ไม่มีรีวิว แต่จากประสบการณ์จริง ฉันยืนยันว่าใช้ได้ผลดีและคุ้มค่ากับราคา
