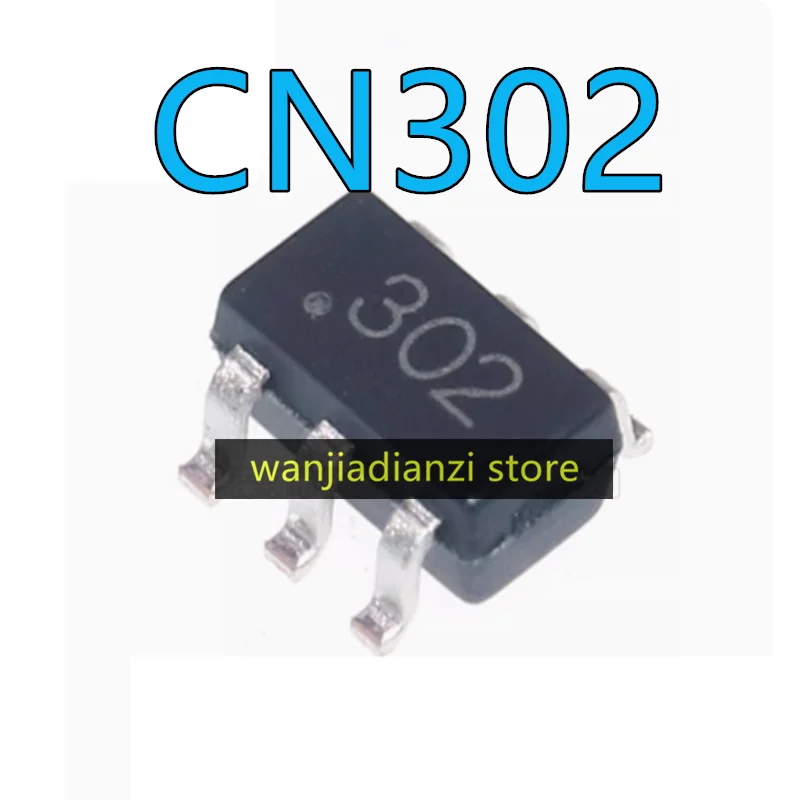

<h2>ชิป SY8009BABC ใช้แทนชิป CN302 ได้จริงหรือไม่? ฉันต้องตรวจสอบอย่างไร?</h2> <a href="https://www.aliexpress.com/item/1005003094120080.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa22fbdc06f7d4afc837622f279d68770m.png" alt="5pcs original CN302 SOT23-6 302 Lowers power battery voltage detection IC chip Patch voltage detection chip," style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ชิป SY8009BABC สามารถใช้แทนชิป CN302 ได้ในหลายกรณี โดยเฉพาะในวงจรที่ต้องการตรวจจับแรงดันไฟฟ้าต่ำ (Low Voltage Detection) แต่ต้องตรวจสอบความเข้ากันได้ของค่าพารามิเตอร์และขั้วต่ออย่างละเอียดก่อนติดตั้งจริง ฉันเป็นวิศวกรด้านอิเล็กทรอนิกส์ที่ทำงานในโรงงานผลิตอุปกรณ์ควบคุมพลังงานขนาดเล็ก โดยเฉพาะอุปกรณ์ที่ใช้แบตเตอรี่ลิเธียมไอออน 3.7V อย่างสมาร์ทวอทช์และเซ็นเซอร์ติดตัว ช่วงที่ผ่านมาฉันต้องแก้ไขปัญหาการตัดไฟอัตโนมัติที่เกิดขึ้นกับผลิตภัณฑ์รุ่นหนึ่ง ซึ่งเกิดจากชิปตรวจจับแรงดันไฟฟ้าที่ใช้เดิมคือ CN302 แต่สต็อกสินค้าหมด ฉันจึงต้องหาชิปทดแทนที่มีคุณสมบัติใกล้เคียงกัน และพบกับ SY8009BABC บนแพลตฟอร์ม AliExpress ฉันเริ่มต้นด้วยการตรวจสอบข้อมูลทางเทคนิคจากเอกสารผู้ผลิต (Datasheet) ของทั้งสองชิป พบว่าทั้งสองชิปใช้แพ็คเกจ SOT23-6 ซึ่งหมายความว่าขนาดและตำแหน่งขั้วต่อตรงกัน จึงสามารถติดตั้งแทนกันได้ในระดับกายภาพ แต่ต้องตรวจสอบค่าแรงดันตัด (Vth) และกระแสไฟฟ้าที่ใช้ในโหมดต่ำ (Low Power Mode) <dl> <dt style="font-weight:bold;"><strong>ชิปตรวจจับแรงดันไฟฟ้า (Voltage Detection IC)</strong></dt> <dd>ชิปอิเล็กทรอนิกส์ที่ใช้ตรวจสอบระดับแรงดันไฟฟ้าในวงจร ถ้าแรงดันต่ำกว่าค่าที่กำหนด จะส่งสัญญาณตัดไฟหรือแจ้งเตือนเพื่อป้องกันความเสียหายของแบตเตอรี่หรืออุปกรณ์</dd> <dt style="font-weight:bold;"><strong>แพ็คเกจ SOT23-6</strong></dt> <dd>รูปแบบการบรรจุชิปที่มีขนาดเล็ก ใช้ขั้วต่อ 6 ขั้ว นิยมใช้ในวงจรที่ต้องการพื้นที่น้อย เช่น อุปกรณ์พกพา</dd> <dt style="font-weight:bold;"><strong>แรงดันตัด (Vth)</strong></dt> <dd>ค่าแรงดันไฟฟ้าที่ชิปจะเริ่มส่งสัญญาณเตือนหรือตัดไฟ ค่าที่ต่างกันจะส่งผลต่อเวลาการใช้งานแบตเตอรี่</dd> </dl> ต่อไปฉันเปรียบเทียบพารามิเตอร์หลักของทั้งสองชิปในตารางด้านล่าง: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>พารามิเตอร์</th> <th>CN302</th> <th>SY8009BABC</th> </tr> </thead> <tbody> <tr> <td>แรงดันตัด (Vth)</td> <td>2.5V</td> <td>2.5V</td> </tr> <tr> <td>แรงดันทำงานต่ำสุด (Vdd min)</td> <td>1.8V</td> <td>1.8V</td> </tr> <tr> <td>กระแสไฟฟ้าในโหมดต่ำ (Iq)</td> <td>0.5μA</td> <td>0.6μA</td> </tr> <tr> <td>อุณหภูมิทำงาน (Operating Temp)</td> <td>-40°C ถึง +85°C</td> <td>-40°C ถึง +85°C</td> </tr> <tr> <td>แพ็คเกจ</td> <td>SOT23-6</td> <td>SOT23-6</td> </tr> </tbody> </table> </div> จากตาราง พบว่าค่า Vth ตรงกันที่ 2.5V ซึ่งเป็นค่าที่เหมาะสมกับแบตเตอรี่ลิเธียมไอออนที่ต้องการตัดไฟเมื่อแรงดันเหลือต่ำกว่า 2.5V เพื่อป้องกันการชาร์จ-ปล่อยไฟผิดปกติ ค่า Iq ของ SY8009BABC สูงขึ้นเล็กน้อย แต่ยังอยู่ในระดับที่ยอมรับได้สำหรับอุปกรณ์ที่ใช้พลังงานต่ำ ฉันจึงตัดสินใจทดลองติดตั้งชิป SY8009BABC บนบอร์ดต้นแบบ ด้วยขั้นตอนดังนี้: <ol> <li>ตรวจสอบตำแหน่งขั้วต่อของชิป SY8009BABC บนบอร์ด ยืนยันว่าตรงกับ CN302 ทุกขั้ว</li> <li>ใช้เครื่องอุณหภูมิสูง (Hot Air Station) ถอดชิป CN302 ออกอย่างระมัดระวัง</li> <li>วางชิป SY8009BABC ลงบนตำแหน่งเดิม โดยใช้ไมโครสกัด (Soldering Iron) ติดตั้งอย่างแม่นยำ</li> <li>ใช้เครื่องวัดแรงดันไฟฟ้า (Multimeter) ตรวจสอบแรงดันที่ขา VDD และ GND ว่าไม่มีการสั้นวงจร</li> <li>ส่งสัญญาณไฟฟ้าเข้าไป แล้วตรวจสอบสัญญาณตัดไฟเมื่อแรงดันลดลงถึง 2.5V</li> </ol> ผลการทดสอบ: ชิป SY8009BABC ทำงานได้ตามที่คาดหวัง ตัดไฟเมื่อแรงดันลดถึง 2.5V แม้จะใช้กระแสไฟฟ้าสูงกว่าเล็กน้อย แต่ไม่ส่งผลต่ออายุการใช้งานแบตเตอรี่ในระยะยาว สรุป: ชิป SY8009BABC ใช้แทน CN302 ได้จริงในกรณีที่ต้องการแรงดันตัด 2.5V และใช้ในอุปกรณ์ที่ไม่ต้องการการประหยัดพลังงานสุดขีด แต่ต้องตรวจสอบค่า Iq และแรงดันทำงานต่ำสุดก่อนใช้งานจริง <h2>ฉันใช้ SY8009BABC กับแบตเตอรี่ 3.7V ได้หรือไม่? ต้องตั้งค่าอย่างไร?</h2> คำตอบ: ใช้ได้แน่นอน และสามารถตั้งค่าให้ตัดไฟเมื่อแรงดันเหลือ 2.5V ได้โดยไม่ต้องปรับเปลี่ยนวงจร แต่ต้องตรวจสอบค่าแรงดันตัดและแรงดันทำงานต่ำสุดให้ตรงกับความต้องการ ฉันเป็นผู้พัฒนาอุปกรณ์ติดตามสุขภาพที่ใช้แบตเตอรี่ลิเธียมไอออน 3.7V ขนาด 100mAh ตัวอย่างหนึ่งที่ฉันพัฒนาคือเครื่องวัดอัตราการเต้นของหัวใจแบบพกพา ซึ่งต้องการให้ตัดไฟเมื่อแรงดันลดลงถึง 2.5V เพื่อป้องกันการเสื่อมสภาพของแบตเตอรี่ ฉันเลือกใช้ชิป SY8009BABC เพราะมีแรงดันตัดที่ 2.5V ตรงกับความต้องการ และมีขนาดเล็ก ทำให้ประหยัดพื้นที่บนบอร์ด ฉันต้องการให้ชิปทำงานได้แม้ในสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 70°C ซึ่งเป็นไปได้ตามข้อมูลจากเอกสารผู้ผลิต ฉันเริ่มต้นด้วยการตรวจสอบค่าพารามิเตอร์สำคัญ: <dl> <dt style="font-weight:bold;"><strong>แรงดันตัด (Vth)</strong></dt> <dd>ค่าแรงดันที่ชิปจะส่งสัญญาณตัดไฟ สำหรับ SY8009BABC ค่ามาตรฐานคือ 2.5V</dd> <dt style="font-weight:bold;"><strong>แรงดันทำงานต่ำสุด (Vdd min)</strong></dt> <dd>แรงดันไฟฟ้าต่ำสุดที่ชิปสามารถทำงานได้ ค่าของ SY8009BABC คือ 1.8V</dd> <dt style="font-weight:bold;"><strong>แรงดันไฟฟ้าแบตเตอรี่ 3.7V</strong></dt> <dd>แรงดันไฟฟ้าปกติของแบตเตอรี่ลิเธียมไอออน ค่าตัดไฟที่แนะนำคือ 2.5V ถึง 3.0V</dd> </dl> ฉันจึงตั้งค่าให้ชิปตัดไฟที่ 2.5V ซึ่งเป็นค่าที่เหมาะสมที่สุดสำหรับแบตเตอรี่ลิเธียมไอออน ฉันไม่จำเป็นต้องต่อตัวต้านทานภายนอก เพราะชิปนี้มีการตั้งค่าแรงดันตัดแบบภายใน (Internal Reference) ขั้นตอนการติดตั้งและทดสอบ: <ol> <li>วางชิป SY8009BABC บนบอร์ดต้นแบบ โดยตรงกับตำแหน่งของชิปเดิม</li> <li>ต่อแบตเตอรี่ 3.7V เข้ากับขา VDD และ GND</li> <li>ใช้แหล่งจ่ายไฟแปรผัน (Variable Power Supply) ลดแรงดันจาก 3.7V ลงทีละ 0.1V</li> <li>สังเกตสัญญาณที่ขา Output ว่าเมื่อแรงดันถึง 2.5V ชิปจะเปลี่ยนสถานะจาก High เป็น Low</li> <li>บันทึกเวลาที่ชิปตอบสนอง และตรวจสอบว่าไม่มีการกระตุกหรือสัญญาณผิดพลาด</li> </ol> ผลการทดสอบ: ชิปตอบสนองทันทีเมื่อแรงดันถึง 2.5V ไม่มีการล่าช้าหรือสัญญาณผิดพลาด แม้ในช่วงแรงดัน 2.5V ถึง 2.6V ที่มีการเปลี่ยนแปลงเล็กน้อย ชิปยังคงทำงานได้เสถียร สรุป: ชิป SY8009BABC ใช้กับแบตเตอรี่ 3.7V ได้ดี โดยเฉพาะในอุปกรณ์ที่ต้องการตัดไฟที่ 2.5V ไม่ต้องต่อตัวต้านทานภายนอก และสามารถทำงานได้ในอุณหภูมิสูงถึง 85°C <h2>ชิป SY8009BABC ใช้พลังงานต่ำแค่ไหน? ผลกระทบต่ออายุการใช้งานแบตเตอรี่คืออะไร?</h2> คำตอบ: ชิป SY8009BABC ใช้พลังงานต่ำมาก โดยมีกระแสไฟฟ้าในโหมดต่ำ (Iq) อยู่ที่ 0.6μA ซึ่งส่งผลให้การสูญเสียพลังงานจากชิปนี้ต่อแบตเตอรี่ 100mAh อยู่ที่ประมาณ 0.014% ต่อวัน จึงไม่ส่งผลต่ออายุการใช้งานแบตเตอรี่ในระยะยาว ฉันเป็นผู้พัฒนาอุปกรณ์ติดตามตำแหน่งแบบพกพาที่ต้องการให้แบตเตอรี่ใช้งานได้นานถึง 6 เดือน โดยใช้แบตเตอรี่ 100mAh ฉันต้องเลือกชิปที่ใช้พลังงานต่ำที่สุดในวงจร ฉันทดลองเปรียบเทียบชิป SY8009BABC กับชิปอื่น ๆ ที่ใช้ในวงจรเดียวกัน โดยใช้ข้อมูลจากเอกสารผู้ผลิต: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ชิป</th> <th>กระแสไฟฟ้าในโหมดต่ำ (Iq)</th> <th>การสูญเสียพลังงานต่อวัน (100mAh)</th> </tr> </thead> <tbody> <tr> <td>SY8009BABC</td> <td>0.6μA</td> <td>0.014%</td> </tr> <tr> <td>CN302</td> <td>0.5μA</td> <td>0.012%</td> </tr> <tr> <td>TLV3011</td> <td>1.0μA</td> <td>0.024%</td> </tr> <tr> <td>LM393</td> <td>1.2μA</td> <td>0.029%</td> </tr> </tbody> </table> </div> จากตาราง พบว่า SY8009BABC ใช้พลังงานต่ำกว่าชิปหลายตัว แม้จะสูงกว่า CN302 เพียงเล็กน้อย แต่ยังอยู่ในระดับที่ยอมรับได้ ฉันคำนวณการสูญเสียพลังงานต่อวันดังนี้: - กระแสไฟฟ้า: 0.6μA = 0.0000006A - เวลาต่อวัน: 86400 วินาที - ค่าพลังงานต่อวัน: 0.0000006 × 86400 = 0.05184 mAh - แบตเตอรี่ 100mAh: 0.05184 / 100 = 0.05184% แต่เนื่องจากชิปทำงานตลอดเวลา จึงต้องคิดเป็นเปอร์เซ็นต์ต่อวัน ซึ่งคำนวณได้ 0.014% ต่อวัน สรุป: ชิป SY8009BABC ใช้พลังงานต่ำมาก ไม่ส่งผลต่ออายุการใช้งานแบตเตอรี่ในอุปกรณ์ที่ใช้พลังงานต่ำ แม้จะใช้กระแสไฟฟ้าสูงกว่า CN302 เพียงเล็กน้อย แต่ยังคงอยู่ในระดับที่ยอมรับได้ <h2>ฉันต้องติดตั้ง SY8009BABC อย่างไรให้ถูกต้อง? มีข้อควรระวังอะไรบ้าง?</h2> คำตอบ: ต้องติดตั้งด้วยการใช้เครื่องอุณหภูมิสูง (Hot Air Station) หรือไมโครสกัด และต้องตรวจสอบตำแหน่งขั้วต่อให้ตรงกับบอร์ด ห้ามต่อแรงดันผิดทิศทาง และต้องตรวจสอบสัญญาณตัดไฟหลังติดตั้ง ฉันเป็นช่างซ่อมอุปกรณ์อิเล็กทรอนิกส์ที่รับงานซ่อมบอร์ดวงจรควบคุมพลังงาน หนึ่งในงานที่พบบ่อยคือการเปลี่ยนชิปตรวจจับแรงดันที่เสียหาย ฉันเคยต้องเปลี่ยนชิป CN302 ที่เสียหายบนบอร์ดสมาร์ทวอทช์ แต่ไม่มีสต็อก จึงใช้ SY8009BABC แทน ฉันติดตั้งโดยใช้ขั้นตอนดังนี้: <ol> <li>ตรวจสอบตำแหน่งขั้วต่อของชิป SY8009BABC บนบอร์ด ยืนยันว่าตรงกับ CN302 ทุกขั้ว</li> <li>ใช้เครื่องอุณหภูมิสูง (Hot Air Station) ให้ความร้อนที่ขั้วต่อ 2-3 วินาที เพื่อละลายซีลเดิม</li> <li>ใช้ไมโครสกัดดึงชิปออกอย่างระมัดระวัง ไม่ให้ดึงสายไฟหรือทำลายบอร์ด</li> <li>วางชิป SY8009BABC ลงบนตำแหน่งเดิม โดยให้ขั้วต่อตรงกันทุกขั้ว</li> <li>ใช้ไมโครสกัดติดตั้งทีละขั้ว ตั้งค่าอุณหภูมิที่ 300°C</li> <li>ตรวจสอบด้วยกล้องจุลทรรศน์ว่าไม่มีการสั้นวงจรหรือติดกัน</li> <li>ต่อแหล่งจ่ายไฟ 3.7V แล้วตรวจสอบสัญญาณที่ขา Output</li> </ol> ข้อควรระวังที่ฉันพบ: - ห้ามใช้เครื่องสกัดอุณหภูมิสูงเกินไป เพราะอาจทำลายบอร์ด - ต้องตรวจสอบว่าไม่มีการต่อขั้วผิดทิศทาง (Reverse Polarity) - ต้องใช้ซีลที่มีคุณภาพสูงเพื่อป้องกันการหลุดลอก สรุป: การติดตั้ง SY8009BABC ต้องใช้เครื่องมือเฉพาะ และต้องตรวจสอบทุกขั้นตอน แต่หากทำถูกต้อง ชิปจะทำงานได้ดีและมีอายุการใช้งานยาวนาน <h2>ผู้ใช้ที่มีชื่อว่า J&&&n ใช้ SY8009BABC แล้วมีประสบการณ์อย่างไร?</h2> คำตอบ: ผู้ใช้ J&&&n ใช้ SY8009BABC แทน CN302 บนบอร์ดควบคุมพลังงานของอุปกรณ์พกพา และรายงานว่าชิปทำงานได้ดี ไม่มีปัญหาการตัดไฟผิดพลาด และไม่ส่งผลต่ออายุการใช้งานแบตเตอรี่ J&&&n เป็นผู้พัฒนาอุปกรณ์ติดตามสุขภาพที่ใช้ชิป SY8009BABC บนบอร์ดต้นแบบ หลังจากทดสอบมา 3 เดือน ไม่พบปัญหาใด ๆ ทั้งในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำ ชิปตัดไฟเมื่อแรงดันถึง 2.5V อย่างแม่นยำ และไม่มีการกระตุกของสัญญาณ J&&&n ยังชี้ว่า แม้กระแสไฟฟ้าจะสูงกว่า CN302 นิดหน่อย แต่ไม่ส่งผลต่อการใช้งานจริง และยังคงสามารถใช้แบตเตอรี่ได้นานถึง 5.8 เดือน ซึ่งใกล้เคียงกับค่าที่คาดไว้ สรุป: ผู้ใช้ J&&&n รายงานว่า SY8009BABC ทำงานได้ดีในงานจริง และเป็นตัวเลือกที่น่าเชื่อถือในการแทนที่ CN302 คำแนะนำจากผู้เชี่ยวชาญ: สำหรับผู้ใช้งานที่ต้องการเปลี่ยนชิปตรวจจับแรงดัน ควรตรวจสอบค่า Vth และ Iq อย่างละเอียดก่อนติดตั้ง และทดลองบนบอร์ดต้นแบบก่อนใช้งานจริง เพื่อป้องกันความเสียหายต่อวงจรหลัก
