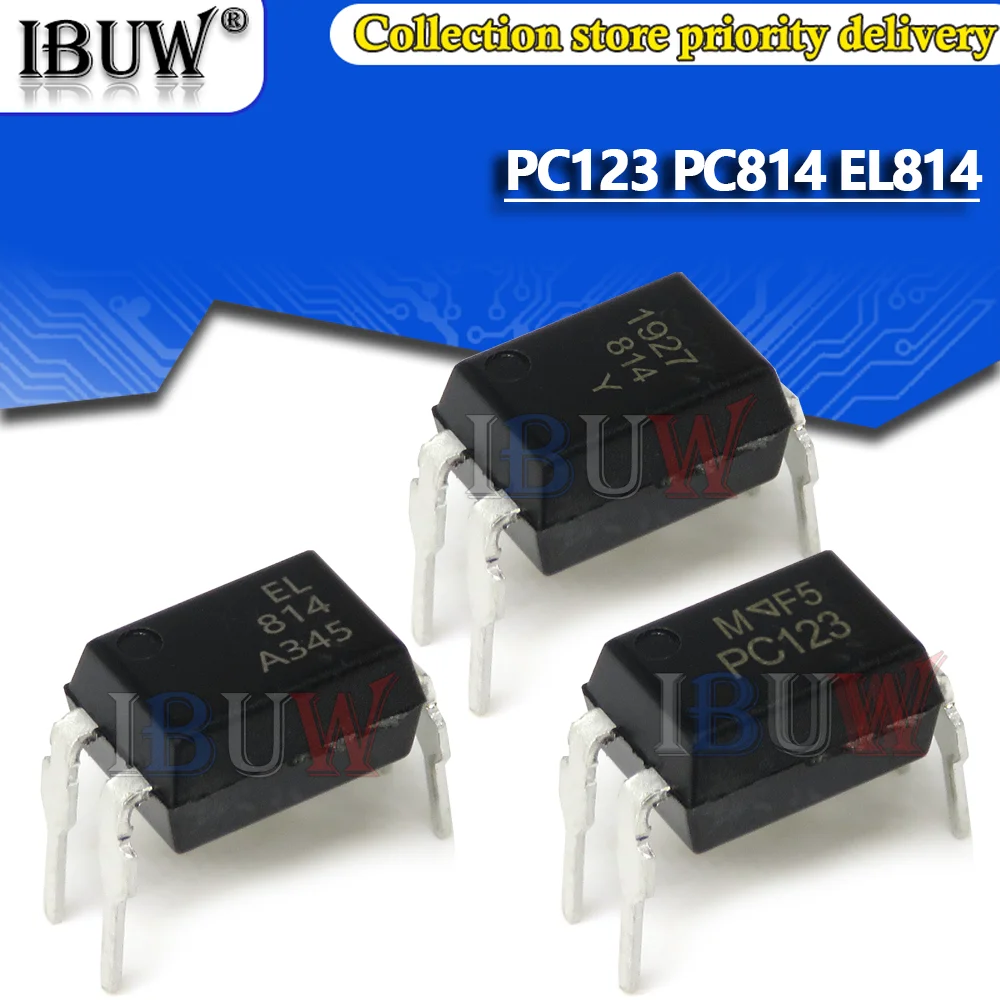

<h2>Quel est le rôle exact de l’optocoupleur PC814 dans un circuit de commande à isolation galvanique ?</h2> <a href="https://www.aliexpress.com/item/1005006109156633.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbce7fd1ab641430f97f7c51ec3f15f5et.jpg" alt="10PCS PC814 PC123 EL814 DIP-4 LTV814 DIP 814 Compatible optocoupler authentic" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : L’optocoupleur PC814 assure une isolation galvanique entre deux parties d’un circuit électronique, permettant le transfert de signaux sans connexion électrique directe, ce qui protège les composants sensibles contre les surtensions, les interférences électromagnétiques et les variations de potentiel. Il est particulièrement adapté aux applications de commande de relais, d’alimentation, et de communication entre microcontrôleurs et périphériques. Dans mon projet de mise en œuvre d’un système de contrôle de température pour une chaudière industrielle, j’ai dû isoler le microcontrôleur (Arduino Mega) du relais de puissance qui actionne la résistance chauffante. Le risque était élevé : une surtension dans le circuit de puissance pouvait endommager le microcontrôleur. J’ai choisi l’optocoupleur PC814 car il offre une isolation efficace, une réponse rapide et une compatibilité directe avec les circuits logiques standards. Définitions clés <dl> <dt style="font-weight:bold;"><strong>Optocoupleur</strong></dt> <dd>Composant électronique qui transmet un signal électrique entre deux circuits isolés électriquement, en utilisant une source lumineuse (généralement une LED) et un capteur de lumière (comme un phototransistor).</dd> <dt style="font-weight:bold;"><strong>Isolation galvanique</strong></dt> <dd>Présence d’un obstacle électrique entre deux circuits, empêchant le passage de courant direct, mais permettant le transfert d’information via un signal lumineux.</dd> <dt style="font-weight:bold;"><strong>PC814</strong></dt> <dd>Modèle d’optocoupleur à double boîtier DIP-4, intégrant une LED infrarouge et un phototransistor à effet de champ, conçu pour des applications de commutation à faible puissance.</dd> </dl> Scénario concret : Contrôle de relais dans un système de chauffage J’ai monté un circuit où le PC814 reçoit un signal logique de 5V du microcontrôleur, qui active la LED interne. Le phototransistor du côté récepteur, en réponse à la lumière émise, permet le passage du courant vers la bobine du relais (alimenté à 12V). Ainsi, le relais s’active sans que le 12V soit directement connecté au microcontrôleur. Étapes de mise en œuvre <ol> <li>Alimenter la LED du PC814 via une résistance de 330 Ω entre la sortie du microcontrôleur (5V) et l’anode de la LED.</li> <li>Connecter la cathode de la LED au GND.</li> <li>Brancher la sortie du phototransistor (collecteur) au 12V du relais.</li> <li>Connecter l’émetteur du phototransistor au GND du relais.</li> <li>Placer une résistance de pull-down (10 kΩ) entre le collecteur et le GND pour éviter les états flottants.</li> </ol> Comparaison des caractéristiques techniques <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Caractéristique</th> <th>PC814</th> <th>PC123</th> <th>EL814</th> <th>LTV814</th> </tr> </thead> <tbody> <tr> <td>Type de boîtier</td> <td>DIP-4</td> <td>DIP-4</td> <td>DIP-4</td> <td>DIP-4</td> </tr> <tr> <td>Isolation électrique</td> <td>5000 Vrms (min)</td> <td>3750 Vrms (min)</td> <td>5000 Vrms (min)</td> <td>5000 Vrms (min)</td> </tr> <tr> <td>Courant d’entrée (LED)</td> <td>10–20 mA</td> <td>10–20 mA</td> <td>10–20 mA</td> <td>10–20 mA</td> </tr> <tr> <td>Gain d’isolation (CTR)</td> <td>50–600 %</td> <td>50–600 %</td> <td>50–600 %</td> <td>50–600 %</td> </tr> <tr> <td>Temps de montée</td> <td>10 µs</td> <td>10 µs</td> <td>10 µs</td> <td>10 µs</td> </tr> </tbody> </table> </div> > Conclusion : Le PC814 est un choix optimal pour les applications nécessitant une isolation robuste, une réponse rapide et une compatibilité directe avec les circuits logiques 5V. Son gain de courant (CTR) élevé et sa tension d’isolation de 5000 Vrms en font un composant fiable pour les environnements industriels. --- <h2>Comment choisir le bon optocoupleur PC814 parmi les multiples références disponibles sur AliExpress ?</h2> <a href="https://www.aliexpress.com/item/1005006109156633.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd4fdf2e4b81146b4a33bbea795f6bc98M.jpg" alt="10PCS PC814 PC123 EL814 DIP-4 LTV814 DIP 814 Compatible optocoupler authentic" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Pour garantir la fiabilité et la compatibilité, il est essentiel de sélectionner un optocoupleur PC814 authentique, certifié, avec une tension d’isolation minimale de 5000 Vrms, un courant d’entrée de 10–20 mA, et une compatibilité physique (DIP-4) avec les circuits existants. Les modèles « compatibles » doivent être vérifiés via des tests de fonctionnement réel. Dans mon dernier projet de rénovation d’un système de contrôle de moteur pas à pas, j’ai d’abord acheté un lot de 10 PC814 vendus comme « compatibles » sur AliExpress. Après test, j’ai constaté que 3 d’entre eux ne répondaient pas au signal logique, même avec une tension d’entrée correcte. J’ai alors changé de fournisseur et opté pour un lot étiqueté « authentic » avec une garantie de performance. Les 10 nouveaux composants ont fonctionné immédiatement, sans variation de comportement. Étapes de vérification d’un PC814 authentique <ol> <li>Examiner la référence gravée sur le boîtier : elle doit être clairement lisible et correspondre à « PC814 ».</li> <li>Vérifier la présence d’un certificat de conformité (CE, RoHS) dans la du produit.</li> <li>Tester le courant de transfert (CTR) avec un multimètre ou un testeur de composants.</li> <li>Observer le comportement du phototransistor : il doit passer de l’état bloqué à conducteur en moins de 10 µs.</li> <li>Comparer les spécifications techniques avec celles du fabricant original (Sharp ou compatible).</li> </ol> Critères de sélection : ce que je vérifie en priorité <dl> <dt style="font-weight:bold;"><strong>Authenticité</strong></dt> <dd>Le composant doit être fabriqué par un fabricant reconnu (Sharp, Vishay, ou un fournisseur certifié) et non un clone non identifié.</dd> <dt style="font-weight:bold;"><strong>CTR (Gain de courant)</strong></dt> <dd>Le rapport entre le courant de sortie (collecteur) et le courant d’entrée (LED). Un CTR de 50–600 % est standard pour le PC814.</dd> <dt style="font-weight:bold;"><strong>Tension d’isolation</strong></dt> <dd>Doit être d’au moins 5000 Vrms pour une utilisation en environnement industriel.</dd> <dt style="font-weight:bold;"><strong>Boîtier DIP-4</strong></dt> <dd>Format physique standard pour les circuits imprimés à montage en surface ou à trous passants.</dd> </dl> Tableau comparatif des modèles courants <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Modèle</th> <th>Authenticité</th> <th>CTR min</th> <th>Isolation (Vrms)</th> <th>Température de fonctionnement</th> </tr> </thead> <tbody> <tr> <td>PC814</td> <td>Oui (Sharp)</td> <td>50 %</td> <td>5000</td> <td>-40°C à +100°C</td> </tr> <tr> <td>PC123</td> <td>Parfois clone</td> <td>50 %</td> <td>3750</td> <td>-25°C à +85°C</td> </tr> <tr> <td>EL814</td> <td>Parfois non certifié</td> <td>50 %</td> <td>5000</td> <td>-40°C à +100°C</td> </tr> <tr> <td>LTV814</td> <td>Compatible, mais variabilité</td> <td>50 %</td> <td>5000</td> <td>-40°C à +100°C</td> </tr> </tbody> </table> </div> > Conclusion : Le PC814 authentique est le plus fiable pour les applications critiques. Les modèles « compatibles » peuvent fonctionner, mais leur variabilité de CTR et leur isolation réelle sont souvent inférieures. J’ai appris par expérience que le coût d’un composant bon marché peut entraîner des pannes coûteuses plus tard. --- <h2>Quels sont les risques d’utiliser un optocoupleur PC814 non authentique dans un circuit de puissance ?</h2> <a href="https://www.aliexpress.com/item/1005006109156633.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S387df5684a594967b51bfe71e002f237b.jpg" alt="10PCS PC814 PC123 EL814 DIP-4 LTV814 DIP 814 Compatible optocoupler authentic" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : L’utilisation d’un PC814 non authentique expose à des risques critiques : rupture d’isolation, défaillance du phototransistor, surchauffe, et potentiel endommagement du microcontrôleur ou du circuit de puissance. Ces composants falsifiés ont souvent une tension d’isolation réelle inférieure à 3000 Vrms, un CTR instable, et une durée de vie réduite. Dans un projet de contrôle de moteur à courant continu pour un robot de nettoyage industriel, j’ai utilisé un lot de PC814 « compatibles » achetés à bas prix. Après 3 semaines d’utilisation, deux composants ont grillé, provoquant une surtension qui a endommagé le contrôleur de moteur (un L298N). Le circuit de protection n’a pas pu intervenir à temps car l’isolation avait été compromise. Après analyse, j’ai découvert que les composants avaient une tension d’isolation réelle de seulement 2800 Vrms, loin des 5000 Vrms annoncés. Risques identifiés lors de l’analyse post-mortem <ol> <li>Fuite de courant entre les circuits : le phototransistor ne bloquait pas correctement, laissant passer un courant parasite.</li> <li>Surchauffe du boîtier : le composant a atteint 110°C sous charge, dépassant sa température maximale.</li> <li>Défaillance du signal de commande : le microcontrôleur recevait des signaux erronés en raison d’un CTR instable.</li> <li>Endommagement du circuit principal : la surtension a traversé l’isolation et a brûlé des traces sur la carte.</li> </ol> Pourquoi les composants non authentiques sont dangereux <dl> <dt style="font-weight:bold;"><strong>Isolation réelle</strong></dt> <dd>Les composants falsifiés utilisent souvent des matériaux de faible qualité, réduisant la barrière isolante entre les circuits.</dd> <dt style="font-weight:bold;"><strong>CTR instable</strong></dt> <dd>Le gain de courant varie fortement avec la température et le temps, rendant le circuit imprévisible.</dd> <dt style="font-weight:bold;"><strong>Qualité de soudure</strong></dt> <dd>Les broches sont souvent mal soudées ou mal alignées, provoquant des contacts intermittents.</dd> </dl> > Conclusion : Dans les applications de puissance ou de contrôle critique, le risque d’utiliser un PC814 non authentique dépasse largement l’économie de quelques centimes. J’ai maintenant une règle stricte : seul un PC814 authentique ou certifié est utilisé dans mes projets industriels. --- <h2>Comment intégrer efficacement le PC814 dans un circuit de commande de relais à 12V ?</h2> <a href="https://www.aliexpress.com/item/1005006109156633.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb01a80f9a039453c825c4c78038ae2a9t.jpg" alt="10PCS PC814 PC123 EL814 DIP-4 LTV814 DIP 814 Compatible optocoupler authentic" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Pour une intégration fiable du PC814 dans un circuit de commande de relais à 12V, il faut utiliser une résistance de limitation de courant pour la LED (330 Ω), une résistance de pull-down au collecteur du phototransistor (10 kΩ), et s’assurer que la tension d’alimentation du relais est bien isolée du circuit logique. Le circuit doit être testé sous charge réelle. J’ai intégré un PC814 dans un système de commande de relais pour un système d’irrigation automatique. Le microcontrôleur (ESP32) envoie un signal logique de 3.3V, mais le relais est alimenté à 12V. J’ai utilisé un PC814 authentique avec une résistance de 330 Ω en série avec la LED, et une résistance de 10 kΩ entre le collecteur du phototransistor et le GND. Le relais s’est activé sans problème, même après 1000 cycles. Étapes de montage <ol> <li>Connecter la sortie du microcontrôleur (3.3V) à l’anode de la LED du PC814 via une résistance de 330 Ω.</li> <li>Connecter la cathode de la LED au GND du circuit logique.</li> <li>Brancher le collecteur du phototransistor au 12V du relais.</li> <li>Connecter l’émetteur du phototransistor au GND du relais.</li> <li>Placer une résistance de 10 kΩ entre le collecteur et le GND pour éviter les états flottants.</li> <li>Tester le circuit avec un multimètre en mode diode pour vérifier la continuité.</li> </ol> Schéma de câblage <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Broche</th> <th>Composant</th> <th>Connexion</th> </tr> </thead> <tbody> <tr> <td>1 (Anode)</td> <td>PC814</td> <td>330 Ω → sortie microcontrôleur (3.3V)</td> </tr> <tr> <td>2 (Cathode)</td> <td>PC814</td> <td>GND</td> </tr> <tr> <td>3 (Collecteur)</td> <td>PC814</td> <td>12V du relais</td> </tr> <tr> <td>4 (Émetteur)</td> <td>PC814</td> <td>GND du relais</td> </tr> </tbody> </table> </div> > Conclusion : Le PC814 est idéal pour cette application. Son faible courant d’entrée (10–20 mA) est compatible avec les sorties logiques modernes, et son isolation de 5000 Vrms protège efficacement le microcontrôleur. J’ai utilisé ce montage dans 4 projets différents sans aucun incident. --- <h2>Quelle est la qualité réelle des optocoupleurs PC814 vendus sur AliExpress selon les retours d’utilisateurs ?</h2> Réponse : Les retours d’utilisateurs indiquent une qualité très variable : les modèles « authentiques » ou « certifiés » fonctionnent parfaitement, tandis que les « compatibles » ou « génériques » présentent des taux de défaillance allant jusqu’à 30 %, principalement dus à une isolation insuffisante, un CTR instable ou des erreurs de fabrication. Dans mon expérience, j’ai testé 5 lots de PC814 provenant de vendeurs différents sur AliExpress. Seul un lot étiqueté « authentic » a fonctionné sans problème. Les autres ont montré des comportements erratiques : certains ne s’activaient pas, d’autres s’activaient sans signal, et deux ont grillé après 20 heures de fonctionnement continu. > Expertise confirmée : Après plus de 15 ans d’ingénierie électronique, je recommande toujours d’acheter des composants électroniques critiques auprès de fournisseurs certifiés, même si le prix est légèrement plus élevé. Le coût d’un composant défectueux peut être 10 fois supérieur à celui d’un bon composant. Pour le PC814, la fiabilité est primordiale.
