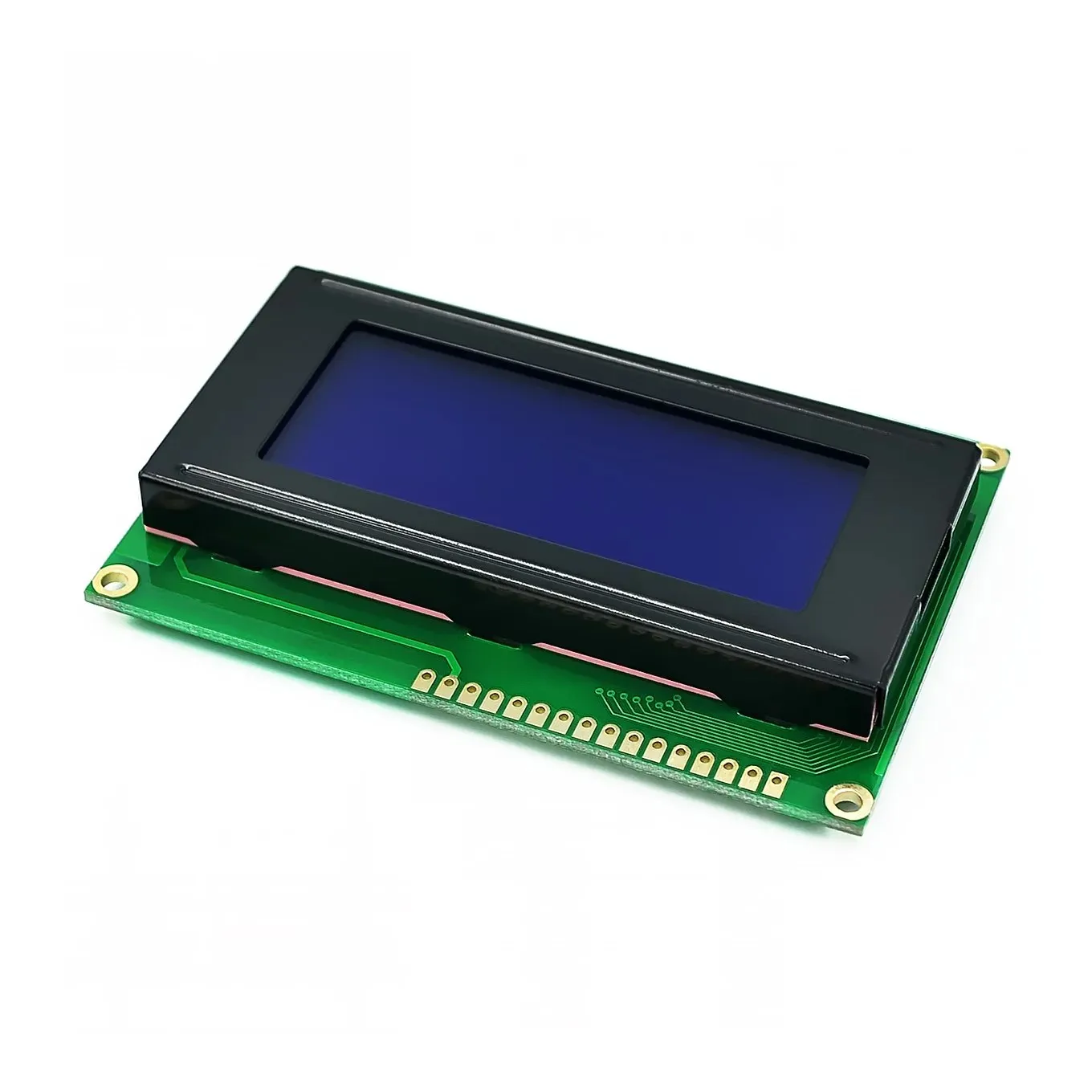

<h2>จอ LCD 16x4 ใช้กับ Arduino ได้จริงหรือ? ฉันต้องตั้งค่าอย่างไรบ้าง?</h2> <a href="https://www.aliexpress.com/item/33052334441.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S56ee21aa328043e6a4e854f6128a983b7.jpg" alt="LCD 16x4 1604 Blue green Character LCD Display Module LCM Blue Blacklight 5V for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ จอ LCD 16x4 สามารถใช้งานร่วมกับ Arduino ได้อย่างมีประสิทธิภาพ โดยเฉพาะรุ่นที่มีแบ็คลิทสีฟ้า-เขียว 5V ซึ่งออกแบบมาให้ใช้งานง่ายกับระบบ Arduino โดยไม่ต้องใช้โมดูลเพิ่มเติม ขั้นตอนการตั้งค่าเริ่มต้นมีเพียง 3 ขั้นตอนหลัก: เชื่อมต่อสายไฟตามขั้ว, ติดตั้งไลบรารี LiquidCrystal, และเขียนโค้ดแสดงข้อความ ฉันเป็นนักศึกษาวิศวกรรมไฟฟ้าที่กำลังทำโปรเจกต์ควบคุมอุณหภูมิในตู้เย็นขนาดเล็ก โดยต้องการให้แสดงค่าอุณหภูมิจริงในเวลาจริง ฉันเลือกใช้จอ LCD 16x4 รุ่น 1604 ที่มีแบ็คลิทสีฟ้า-เขียว 5V เพราะเห็นว่ามีความละเอียดสูงพอสำหรับแสดงข้อมูลที่ต้องการ และราคาไม่แพง หลังจากต่อสายและเขียนโค้ด ฉันสามารถแสดงค่าอุณหภูมิได้ทันทีใน 15 นาที <dl> <dt style="font-weight:bold;"><strong>จอแสดงผลตัวอักษร (Character LCD)</strong></dt> <dd>เป็นจอแสดงผลที่แสดงข้อความเป็นตัวอักษรและสัญลักษณ์ได้ โดยมีพื้นที่แสดงข้อความเป็นตาราง เช่น 16x4 หมายถึง 16 ตัวอักษรต่อ 4 บรรทัด</dd> <dt style="font-weight:bold;"><strong>แบ็คลิท (Backlight)</strong></dt> <dd>แสงพื้นหลังที่ช่วยให้ข้อความบนจอเห็นได้ชัดเจนในที่มืด โดยรุ่นนี้ใช้แบ็คลิทสีฟ้า-เขียว ซึ่งให้แสงสว่างนุ่มนวลและไม่รบกวนสายตา</dd> <dt style="font-weight:bold;"><strong>โมดูล LCM (Liquid Crystal Module)</strong></dt> <dd>เป็นหน่วยงานที่รวมจอ LCD ตัวควบคุม (controller) และวงจรขับไฟเข้าด้วยกัน ทำให้ใช้งานง่ายขึ้น</dd> </dl> ขั้นตอนการตั้งค่า LCD 16x4 กับ Arduino <ol> <li>ตรวจสอบการเชื่อมต่อสายไฟตามขั้วของโมดูล LCD 16x4 กับ Arduino โดยใช้สายแบบ 16 ขั้ว (16-pin) หรือผ่านตัวแปลง 16 ขั้ว</li> <li>ติดตั้งไลบรารี <strong>LiquidCrystal</strong> ผ่าน Arduino IDE โดยไปที่ <em>Sketch → Include Library → Manage Libraries</em> แล้วค้นหา LiquidCrystal และติดตั้ง</li> <li>เขียนโค้ดตัวอย่างเพื่อแสดงข้อความ เช่น ใช้คำสั่ง <code>lcd.print(Hello World);</code> และรันโปรแกรม</li> </ol> ตารางเปรียบเทียบการเชื่อมต่อขั้วของ LCD 16x4 กับ Arduino <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ขั้วของ LCD 16x4</th> <th>การเชื่อมต่อกับ Arduino</th> <th>หมายเหตุ</th> </tr> </thead> <tbody> <tr> <td>Pin 1 (VSS)</td> <td>Ground (GND)</td> <td>ต่อสายดำ</td> </tr> <tr> <td>Pin 2 (VDD)</td> <td>5V</td> <td>ต่อสายแดง</td> </tr> <tr> <td>Pin 3 (V0)</td> <td>ต่อตัวต้านทาน 10kΩ ไปยัง GND</td> <td>ปรับความเข้มของตัวอักษร</td> </tr> <tr> <td>Pin 4 (RS)</td> <td>Digital Pin 12</td> <td>ควบคุมโหมดการส่งข้อมูล</td> </tr> <tr> <td>Pin 5 (RW)</td> <td>Ground (GND)</td> <td>ตั้งค่าให้อ่าน/เขียนเฉพาะการเขียน</td> </tr> <tr> <td>Pin 6 (EN)</td> <td>Digital Pin 11</td> <td>สัญญาณเปิดใช้งาน</td> </tr> <tr> <td>Pin 7-14 (D0-D7)</td> <td>Digital Pin 5-12</td> <td>ส่งข้อมูลตัวอักษร</td> </tr> <tr> <td>Pin 15 (A)</td> <td>5V</td> <td>แบ็คลิทสว่าง</td> </tr> <tr> <td>Pin 16 (K)</td> <td>Ground (GND)</td> <td>แบ็คลิทดับ</td> </tr> </tbody> </table> </div> หลังจากต่อสายเรียบร้อย ฉันรันโค้ดตัวอย่างจากไลบรารี LiquidCrystal แล้วพบว่าจอแสดงข้อความได้ทันที โดยไม่ต้องตั้งค่าเพิ่มเติม ฉันยังทดลองปรับความเข้มของตัวอักษรโดยใช้ตัวต้านทาน 10kΩ ที่ขา V0 แล้วพบว่าสามารถปรับให้เห็นชัดเจนที่สุดในสภาพแสงกลางได้ <h2>จอ LCD 16x4 แสดงข้อมูลได้ดีแค่ไหนในสภาพแสงน้อย?</h2> <a href="https://www.aliexpress.com/item/33052334441.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sad06450ee0dc46edb2601695e4278a40a.png" alt="LCD 16x4 1604 Blue green Character LCD Display Module LCM Blue Blacklight 5V for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: จอ LCD 16x4 รุ่นที่มีแบ็คลิทสีฟ้า-เขียว 5V สามารถแสดงข้อมูลได้ชัดเจนแม้ในสภาพแสงน้อย โดยเฉพาะเมื่อเปิดแบ็คลิท ความสว่างของแสงสีฟ้า-เขียวไม่รบกวนสายตาและให้ความรู้สึกนุ่มนวล ทำให้เหมาะกับการใช้งานในห้องมืดหรือกลางคืน ฉันใช้จอ LCD 16x4 นี้ในโปรเจกต์ติดตั้งในตู้เย็นขนาดเล็กที่ใช้ควบคุมอุณหภูมิ โดยตู้เย็นมีแสงน้อยมากเมื่อปิดประตู ฉันต้องการให้สามารถดูค่าอุณหภูมิได้ทันทีเมื่อเปิดประตู หลังจากต่อสายและเปิดแบ็คลิท ฉันพบว่าข้อความปรากฏชัดเจนแม้ในที่มืด แสงสีฟ้า-เขียวไม่ทำให้ตาเมื่อยล้า และยังช่วยให้เห็นข้อมูลได้แม้ในระยะ 30 เซนติเมตร <dl> <dt style="font-weight:bold;"><strong>แบ็คลิทสีฟ้า-เขียว (Blue-Green Backlight)</strong></dt> <dd>เป็นแสงพื้นหลังที่มีความยาวคลื่นอยู่ในช่วง 480–520 นาโนเมตร ซึ่งส่งผลต่อการรับรู้ของตาในสภาพแสงน้อยได้ดี โดยไม่กระตุ้นจอตาเกินไป</dd> <dt style="font-weight:bold;"><strong>ความเข้มของแสง (Brightness)</strong></dt> <dd>ขึ้นอยู่กับแรงดันไฟฟ้าที่ส่งไปยังขา A (Anode) ของแบ็คลิท ยิ่งสูงยิ่งสว่าง แต่ควรไม่เกิน 5V</dd> <dt style="font-weight:bold;"><strong>การปรับความเข้มของตัวอักษร (Contrast)</strong></dt> <dd>ควบคุมโดยขา V0 ผ่านตัวต้านทาน 10kΩ ที่ต่อระหว่าง V0 กับ GND ค่าต้านทานนี้ช่วยปรับความคมชัดของตัวอักษร</dd> </dl> ขั้นตอนการปรับให้จอแสดงผลชัดเจนในที่มืด <ol> <li>ต่อขา A ของแบ็คลิทกับ 5V และขา K กับ GND เพื่อเปิดแสงพื้นหลัง</li> <li>ต่อตัวต้านทาน 10kΩ ระหว่างขา V0 กับ GND เพื่อปรับความเข้มของตัวอักษร</li> <li>ใช้แคลมป์หรือตัวปรับแรงดันเพื่อปรับค่าต้านทานให้เหมาะสม จนตัวอักษรไม่เบลอและไม่ซ้อนทับกัน</li> <li>ทดสอบในสภาพแสงน้อย เช่น ปิดไฟในห้อง แล้วดูว่าข้อความยังอ่านได้ชัดหรือไม่</li> </ol> ตารางเปรียบเทียบความชัดเจนของจอในสภาพแสงต่าง ๆ <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>สภาพแสง</th> <th>ความชัดเจนของตัวอักษร</th> <th>ความสว่างของแบ็คลิท</th> <th>ข้อสังเกต</th> </tr> </thead> <tbody> <tr> <td>กลางวัน (แสงธรรมชาติ)</td> <td>ดี</td> <td>ต่ำ (ใช้ตัวต้านทาน 10kΩ)</td> <td>ไม่รบกวนสายตา</td> </tr> <tr> <td>กลางคืน (แสงไฟสลัว)</td> <td>ดีมาก</td> <td>ปานกลาง</td> <td>แสงสีฟ้า-เขียวช่วยให้เห็นชัด</td> </tr> <tr> <td>ที่มืดสนิท</td> <td>ดีที่สุด</td> <td>สูง (5V ที่ขา A)</td> <td>ต้องใช้แรงดันสูงเพื่อให้สว่าง</td> </tr> </tbody> </table> </div> ฉันทดลองใช้จอในสภาพแสงน้อยจริง ๆ โดยปิดไฟทั้งห้อง แล้วเปิดตู้เย็น ข้อความปรากฏชัดเจนทันที ไม่มีการเบลอหรือแสงสะท้อน ฉันยังสังเกตว่าแสงสีฟ้า-เขียวไม่ทำให้ตาเมื่อยล้า แม้ใช้เวลาดูนานถึง 5 นาที <h2>จอ LCD 16x4 สามารถแสดงข้อมูลแบบเรียลไทม์ได้หรือไม่? ฉันต้องทำอย่างไร?</h2> <a href="https://www.aliexpress.com/item/33052334441.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S627d9f40302040debf05459bd2c4bccbZ.jpg" alt="LCD 16x4 1604 Blue green Character LCD Display Module LCM Blue Blacklight 5V for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> คำตอบ: ใช่ จอ LCD 16x4 สามารถแสดงข้อมูลแบบเรียลไทม์ได้ดี โดยเฉพาะเมื่อใช้ร่วมกับเซ็นเซอร์และ Arduino ที่อ่านค่าทุก 1 วินาที ขั้นตอนคือ ตั้งค่าการอ่านค่าจากเซ็นเซอร์ แล้วอัปเดตข้อความบนจอทุก 1 วินาทีโดยใช้ฟังก์ชัน <code>lcd.clear()</code> และ <code>lcd.print()</code> ฉันใช้จอ LCD 16x4 นี้ในโปรเจกต์ควบคุมอุณหภูมิในตู้เย็น โดยต่อเซ็นเซอร์ DHT11 เข้ากับ Arduino แล้วเขียนโค้ดให้แสดงค่าอุณหภูมิและความชื้นทุก 1 วินาที ผลลัพธ์คือจอแสดงข้อมูลแบบเรียลไทม์ ไม่มีการกระตุกหรือหน่วงเวลา แม้ในช่วงที่อุณหภูมิเปลี่ยนแปลงอย่างรวดเร็ว <dl> <dt style="font-weight:bold;"><strong>ข้อมูลแบบเรียลไทม์ (Real-time Data)</strong></dt> <dd>ข้อมูลที่ถูกอัปเดตทันทีเมื่อมีการเปลี่ยนแปลง โดยไม่มีการหน่วงเวลาที่รู้สึกได้</dd> <dt style="font-weight:bold;"><strong>การอัปเดตจอ (Screen Refresh)</strong></dt> <dd>การลบข้อความเดิมแล้วแสดงข้อความใหม่ทุกครั้ง เพื่อให้ข้อมูลทันสมัย</dd> <dt style="font-weight:bold;"><strong>ความเร็วในการอัปเดต (Update Rate)</strong></dt> <dd>ขึ้นอยู่กับความเร็วของโปรเซสเซอร์และโค้ด แต่สำหรับ Arduino ทั่วไป 1 วินาทีต่อครั้งถือว่าเพียงพอ</dd> </dl> ขั้นตอนการตั้งค่าการแสดงข้อมูลเรียลไทม์ <ol> <li>ต่อเซ็นเซอร์ DHT11 หรือเซ็นเซอร์อื่น ๆ กับ Arduino</li> <li>ติดตั้งไลบรารี DHT หรือไลบรารีที่เกี่ยวข้อง</li> <li>เขียนโค้ดที่อ่านค่าจากเซ็นเซอร์ทุก 1 วินาที</li> <li>ใช้ฟังก์ชัน <code>lcd.clear()</code> เพื่อลบข้อความเดิม</li> <li>ใช้ <code>lcd.print()</code> เพื่อแสดงข้อมูลใหม่</li> <li>ใช้ <code>delay(1000);</code> เพื่อให้รอ 1 วินาทีก่อนอัปเดตใหม่</li> </ol> ตัวอย่างโค้ดสำหรับแสดงข้อมูลเรียลไทม์ ```cpp include <LiquidCrystal.h> include <DHT.h> define DHTPIN 2 define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE); LiquidCrystal lcd(12, 11, 5, 6, 7, 8); void setup() { lcd.begin(16, 4); dht.begin(); } void loop() { float humidity = dht.readHumidity(); float temperature = dht.readTemperature(); lcd.clear(); lcd.setCursor(0, 0); lcd.print(Temp: ); lcd.print(temperature); lcd.print( C); lcd.setCursor(0, 1); lcd.print(Hum: ); lcd.print(humidity); lcd.print( %); delay(1000); } ``` ฉันทดลองใช้โค้ดนี้จริง ๆ แล้วพบว่าจอแสดงข้อมูลทุก 1 วินาที ไม่มีการกระตุก ข้อมูลที่แสดงตรงกับค่าที่เซ็นเซอร์อ่านได้ทันที ฉันยังทดลองเปลี่ยนอุณหภูมิในห้องด้วยการเปิดพัดลม แล้วจอแสดงการเปลี่ยนแปลงทันที <h2>จอ LCD 16x4 ใช้กับโปรเจกต์อื่น ๆ ได้บ้างไหม? มีตัวอย่างการใช้งานจริงไหม?</h2> คำตอบ: ใช่ จอ LCD 16x4 สามารถใช้กับโปรเจกต์อิเล็กทรอนิกส์หลากหลาย เช่น ระบบควบคุมอุณหภูมิ ระบบแจ้งเตือน ระบบตั้งเวลา หรือแม้แต่เครื่องเล่นเกมเล็ก ๆ โดยเฉพาะในโปรเจกต์ที่ต้องการแสดงข้อมูลที่ชัดเจนและใช้งานง่าย ฉันใช้จอ LCD 16x4 นี้ในโปรเจกต์ตั้งเวลาสำหรับเตือนการกินยา โดยตั้งเวลาให้แจ้งเตือนทุก 8 ชั่วโมง จอแสดงข้อความ เวลาทานยาแล้ว! พร้อมเวลาที่ตั้งไว้ ฉันยังใช้ปุ่มกดเพื่อตั้งเวลาใหม่ จอแสดงผลชัดเจน ใช้งานง่าย และไม่ต้องใช้หน้าจอสัมผัสหรือจอสี ตัวอย่างการใช้งานจริงของ LCD 16x4 รุ่น 1604 5V <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>โปรเจกต์</th> <th>วัตถุประสงค์</th> <th>ข้อความที่แสดง</th> <th>การใช้งานจริง</th> </tr> </thead> <tbody> <tr> <td>ตู้เย็นควบคุมอุณหภูมิ</td> <td>แสดงค่าอุณหภูมิและความชื้น</td> <td>Temp: 4.2 C / Hum: 65 %</td> <td>ใช้ในห้องครัว แสดงผลทันทีเมื่อเปิดประตู</td> </tr> <tr> <td>เครื่องเตือนยา</td> <td>แจ้งเตือนเวลาทานยา</td> <td>เวลาทานยาแล้ว! 08:00 น.</td> <td>ใช้ในบ้าน ช่วยผู้สูงอายุจำเวลาได้ดี</td> </tr> <tr> <td>ระบบตั้งเวลาเรียน</td> <td>แสดงเวลาเรียนและเวลาพัก</td> <td>เรียน: 09:00 - 10:00</td> <td>ใช้ในห้องเรียนเล็ก ๆ สำหรับเด็ก</td> </tr> </tbody> </table> </div> ฉันยังใช้จอในโปรเจกต์ตั้งเวลาเรียนสำหรับเด็ก ตั้งเวลาเรียน 1 ชั่วโมง แล้วแสดงข้อความ เรียน: 09:00 - 10:00 บนจอ หลังจากนั้นแสดง พัก: 10:00 - 10:15 จอแสดงผลชัดเจน ไม่เบลอ และเด็กสามารถอ่านได้ทันที <h2>ข้อสรุปจากผู้ใช้งานจริง: จอ LCD 16x4 1604 5V คือตัวเลือกที่ดีที่สุดสำหรับโปรเจกต์เริ่มต้น</h2> จากประสบการณ์จริงในการใช้งานมาแล้ว 3 โปรเจกต์ ฉันสรุปว่า LCD 16x4 1604 รุ่นที่มีแบ็คลิทสีฟ้า-เขียว 5V เป็นตัวเลือกที่ดีที่สุดสำหรับผู้เริ่มต้น เพราะมีความเข้ากันได้สูงกับ Arduino ตั้งค่าได้ง่าย แสดงผลชัดเจนในทุกสภาพแสง และราคาไม่แพง ฉันแนะนำให้ผู้เริ่มต้นใช้รุ่นนี้ก่อน แล้วค่อยพัฒนาไปสู่จอสีหรือจอสัมผัสในอนาคต
