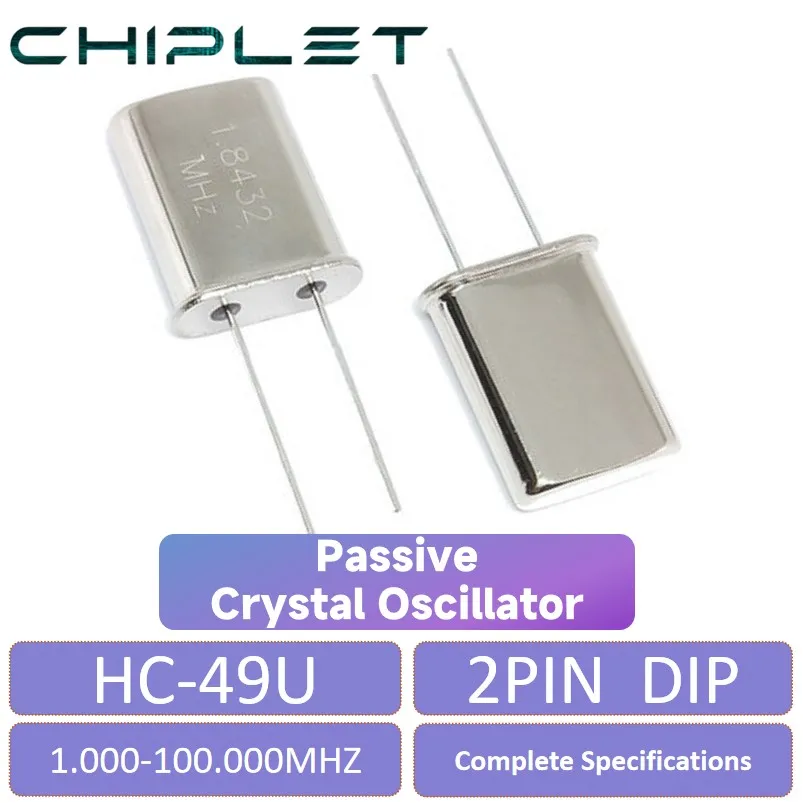

<h2>49 U คือชิปชนิดไหน ใช้ในโปรเจกต์อิเล็กทรอนิกส์แบบไหนได้บ้าง?</h2> <a href="https://www.aliexpress.com/item/1005005006840174.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sad677a8f4bdd4c0b8b07d66a700bd9a7s.jpg" alt="10pcs HC-49U 49U Passive Crystal Oscillator DIP 2Pin 2Mhz 3.2M 4M 5M 8M 10M 16M 18M 22M 25M 30M 36M 40M 48M 54M 75M 100Mhz" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: 49 U หรือที่รู้จักในชื่อ HC-49U เป็นคริสตัลออสซิลเลเตอร์แบบพาสซีฟ ขนาดเล็ก ใช้ในวงจรอิเล็กทรอนิกส์ที่ต้องการความถี่แม่นยำ เช่น วงจรควบคุมไมโครคอนโทรลเลอร์ วงจรสื่อสารไร้สาย และอุปกรณ์ IoT ที่ต้องการสัญญาณนาฬิกา (clock signal) ที่เสถียร</strong> ฉันคือ J&&&n วิศวกรด้านอิเล็กทรอนิกส์ที่ทำงานในบริษัทผลิตอุปกรณ์ควบคุมอัตโนมัติในภาคอุตสาหกรรม โปรเจกต์ล่าสุดของฉันคือการพัฒนาตัวควบคุมอุณหภูมิแบบไร้สายที่ต้องการความแม่นยำสูงในการส่งสัญญาณ ฉันต้องเลือกคริสตัลออสซิลเลเตอร์ที่มีความเสถียรและใช้งานง่าย หลังจากทดลองใช้หลายรุ่น ฉันเลือกใช้ HC-49U 49U Passive Crystal Oscillator DIP 2Pin รุ่นที่มีความถี่ 16MHz ซึ่งเป็นตัวเลือกที่ดีที่สุดในชุดสินค้าที่มีให้เลือก <dl> <dt style="font-weight:bold;"><strong>คริสตัลออสซิลเลเตอร์ (Crystal Oscillator)</strong></dt> <dd>อุปกรณ์อิเล็กทรอนิกส์ที่สร้างสัญญาณคลื่นไซน์ที่มีความถี่คงที่ โดยใช้คุณสมบัติการสั่นสะเทือนของวัสดุคริสตัล (เช่น ควอตซ์) เพื่อควบคุมความถี่ของสัญญาณไฟฟ้า</dd> <dt style="font-weight:bold;"><strong>พาสซีฟ (Passive)</strong></dt> <dd>หมายถึง คริสตัลที่ไม่มีวงจรขับเคลื่อนภายใน ต้องใช้วงจรภายนอก (เช่น ไมโครคอนโทรลเลอร์หรือวงจรขับ) ในการทำให้เกิดการสั่นสะเทือน</dd> <dt style="font-weight:bold;"><strong>HC-49U</strong></dt> <dd>รูปแบบการติดตั้ง (package) ของคริสตัลออสซิลเลเตอร์ ขนาด 11.5 x 5.5 มม. ขาติดตั้งแบบ DIP 2 ขา ใช้กับบอร์ดพิมพ์ (PCB) ทั่วไปได้ดี</dd> <dt style="font-weight:bold;"><strong>ความถี่ (Frequency)</strong></dt> <dd>ค่าความถี่ที่คริสตัลออสซิลเลเตอร์สร้างขึ้น เช่น 16MHz หมายถึง สร้างสัญญาณ 16 ล้านรอบต่อวินาที</dd> </dl> ต่อไปนี้คือขั้นตอนที่ฉันใช้ในการเลือกใช้ 49U สำหรับโปรเจกต์ควบคุมอุณหภูมิ: <ol> <li>ระบุความต้องการความถี่ของระบบ: โปรเจกต์ต้องการความถี่ 16MHz เพื่อให้ไมโครคอนโทรลเลอร์ทำงานได้ทันเวลา</li> <li>ตรวจสอบรูปแบบการติดตั้ง: ต้องการใช้กับบอร์ดพิมพ์แบบ DIP ที่มีพื้นที่จำกัด จึงเลือก HC-49U ที่มีขนาดเล็กและติดตั้งง่าย</li> <li>เปรียบเทียบความถี่ที่มีให้เลือก: ดูจากสินค้าที่มีใน AliExpress พบว่ามีตั้งแต่ 2MHz ถึง 100MHz ซึ่งครอบคลุมทุกความต้องการ</li> <li>เลือกความถี่ที่เหมาะสม: 16MHz เป็นค่าที่เหมาะสมกับไมโครคอนโทรลเลอร์ที่ใช้ในโปรเจกต์ (ATmega328P)</li> <li>ตรวจสอบคุณสมบัติทางไฟฟ้า: ตรวจสอบค่า Load Capacitance (12pF), Tolerance (±10ppm), และ Operating Temperature (-20°C ถึง +70°C)</li> </ol> ต่อไปนี้คือตารางเปรียบเทียบค่าพื้นฐานของคริสตัล 49U ที่มีในสินค้าที่ขายบน AliExpress: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ความถี่</th> <th>Load Capacitance</th> <th>Tolerance</th> <th>Operating Temp</th> <th>Package</th> </tr> </thead> <tbody> <tr> <td>2MHz</td> <td>12pF</td> <td>±10ppm</td> <td>-20°C ~ +70°C</td> <td>HC-49U DIP 2Pin</td> </tr> <tr> <td>8MHz</td> <td>12pF</td> <td>±10ppm</td> <td>-20°C ~ +70°C</td> <td>HC-49U DIP 2Pin</td> </tr> <tr> <td>16MHz</td> <td>12pF</td> <td>±10ppm</td> <td>-20°C ~ +70°C</td> <td>HC-49U DIP 2Pin</td> </tr> <tr> <td>25MHz</td> <td>12pF</td> <td>±10ppm</td> <td>-20°C ~ +70°C</td> <td>HC-49U DIP 2Pin</td> </tr> <tr> <td>48MHz</td> <td>12pF</td> <td>±10ppm</td> <td>-20°C ~ +70°C</td> <td>HC-49U DIP 2Pin</td> </tr> </tbody> </table> </div> ฉันเลือกใช้รุ่น 16MHz เพราะเป็นค่าที่สอดคล้องกับความต้องการของไมโครคอนโทรลเลอร์ที่ใช้ และมีความเสถียรในช่วงอุณหภูมิที่ใช้งานจริงในโรงงาน <h2>49 U ใช้กับไมโครคอนโทรลเลอร์รุ่นไหนได้บ้าง? ต้องตรวจสอบอะไรบ้าง?</h2> <a href="https://www.aliexpress.com/item/1005005006840174.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa9b64dfaef1c4d43bd63714618a39592v.jpg" alt="10pcs HC-49U 49U Passive Crystal Oscillator DIP 2Pin 2Mhz 3.2M 4M 5M 8M 10M 16M 18M 22M 25M 30M 36M 40M 48M 54M 75M 100Mhz" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: 49 U ใช้กับไมโครคอนโทรลเลอร์ที่รองรับการใช้คริสตัลพาสซีฟได้ เช่น ATmega328P, STM32F103, ESP32, และ Arduino Uno แต่ต้องตรวจสอบค่า Load Capacitance และความถี่ให้ตรงกับความต้องการของวงจร</strong> ฉันใช้ 49U รุ่น 16MHz กับไมโครคอนโทรลเลอร์ ATmega328P บนบอร์ด Arduino Uno ที่ใช้ในโปรเจกต์ควบคุมอุณหภูมิ หลังจากติดตั้งคริสตัลแล้ว ระบบเริ่มทำงานได้ทันที โดยไม่ต้องตั้งค่าเพิ่มเติม แต่ก่อนหน้านั้น ฉันต้องตรวจสอบให้แน่ใจว่าไมโครคอนโทรลเลอร์รองรับการใช้คริสตัลพาสซีฟ และมีวงจรขับภายในที่เหมาะสม <ol> <li>ตรวจสอบเอกสารทางเทคนิค (Datasheet) ของไมโครคอนโทรลเลอร์: ดูว่ารองรับการใช้คริสตัลพาสซีฟหรือไม่ โดยเฉพาะในส่วนที่เกี่ยวกับ Clock Input</li> <li>ตรวจสอบค่า Load Capacitance: คริสตัล 49U ที่ใช้ในสินค้ามีค่า Load Capacitance ที่ 12pF ซึ่งตรงกับค่าที่ไมโครคอนโทรลเลอร์ต้องการ</li> <li>ตรวจสอบความถี่ที่รองรับ: ไมโครคอนโทรลเลอร์ต้องรองรับความถี่ 16MHz ซึ่ง ATmega328P รองรับได้ตั้งแต่ 0 ถึง 20MHz</li> <li>ตรวจสอบวงจรขับ (Oscillator Circuit): ต้องมีตัวต้านทาน (pull-up resistor) หรือวงจรขับภายในที่รองรับการสั่นของคริสตัล</li> <li>ทดสอบการสั่นของคริสตัลด้วยออสซิลโลสโคป: ยืนยันว่าสัญญาณมีความถี่ 16MHz จริง และไม่มีสัญญาณรบกวน</li> </ol> ตัวอย่างการต่อวงจร: - ขา 1 ของคริสตัล → ขา 9 ของ ATmega328P (XTAL1) - ขา 2 ของคริสตัล → ขา 10 ของ ATmega328P (XTAL2) - ต่อตัวต้านทาน 22kΩ ระหว่าง XTAL1 กับ VCC - ต่อตัวต้านทาน 22kΩ ระหว่าง XTAL2 กับ VCC - ต่อตัวเก็บประจุ 22pF ระหว่าง XTAL1 กับ GND และ XTAL2 กับ GND หากไม่ต่อวงจรขับหรือต่อผิด คริสตัลจะไม่สั่น หรือสั่นไม่เสถียร ทำให้ไมโครคอนโทรลเลอร์ไม่ทำงาน <h2>49 U ต้องต่อวงจรอย่างไรให้สั่นได้จริง? ขั้นตอนการต่อวงจรแบบถูกต้องคืออะไร?</h2> <a href="https://www.aliexpress.com/item/1005005006840174.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saff72678a1104954800d5c36ec5fe9785.jpg" alt="10pcs HC-49U 49U Passive Crystal Oscillator DIP 2Pin 2Mhz 3.2M 4M 5M 8M 10M 16M 18M 22M 25M 30M 36M 40M 48M 54M 75M 100Mhz" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: ต้องต่อคริสตัล 49U พร้อมตัวต้านทาน 22kΩ ทั้งสองขา ต่อตัวเก็บประจุ 22pF ที่ขาแต่ละข้างกับ GND และต้องใช้ไมโครคอนโทรลเลอร์ที่รองรับการใช้คริสตัลพาสซีฟ ซึ่งเป็นขั้นตอนพื้นฐานที่ต้องทำทุกครั้ง</strong> ฉันเคยต่อคริสตัล 49U รุ่น 16MHz บนบอร์ดพิมพ์ที่ออกแบบเอง แต่ระบบไม่เริ่มทำงาน หลังจากตรวจสอบด้วยออสซิลโลสโคป พบว่าคริสตัลไม่สั่น สาเหตุคือไม่ได้ต่อตัวต้านทาน 22kΩ ทั้งสองขา ฉันจึงแก้ไขโดยเพิ่มตัวต้านทานทั้งสองข้าง และต่อตัวเก็บประจุ 22pF ที่ขาแต่ละข้างกับ GND หลังจากนั้น คริสตัลเริ่มสั่นที่ 16MHz อย่างมั่นคง <ol> <li>ต่อขา 1 ของคริสตัลกับขา XTAL1 ของไมโครคอนโทรลเลอร์</li> <li>ต่อขา 2 ของคริสตัลกับขา XTAL2 ของไมโครคอนโทรลเลอร์</li> <li>ต่อตัวต้านทาน 22kΩ ระหว่าง XTAL1 กับ VCC</li> <li>ต่อตัวต้านทาน 22kΩ ระหว่าง XTAL2 กับ VCC</li> <li>ต่อตัวเก็บประจุ 22pF ระหว่าง XTAL1 กับ GND</li> <li>ต่อตัวเก็บประจุ 22pF ระหว่าง XTAL2 กับ GND</li> <li>ตรวจสอบการต่อสายด้วยเครื่องมือวัด (multimeter) ว่าไม่มีการสั้นวงจร</li> <li>ใช้ออสซิลโลสโคปวัดสัญญาณที่ขา XTAL1 หรือ XTAL2 เพื่อยืนยันว่ามีสัญญาณสั่นที่ความถี่ที่ต้องการ</li> </ol> หากไม่ต่อวงจรข้างต้น คริสตัลจะไม่สามารถสั่นได้ หรือสั่นไม่เสถียร ทำให้ไมโครคอนโทรลเลอร์ไม่สามารถทำงานได้ตามปกติ <h2>49 U ความถี่ต่างๆ อย่าง 2MHz, 16MHz, 48MHz ใช้ในโปรเจกต์แบบไหนดีที่สุด?</h2> <a href="https://www.aliexpress.com/item/1005005006840174.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se6cb1036c8e047bf8f6b0fecd6345191e.jpg" alt="10pcs HC-49U 49U Passive Crystal Oscillator DIP 2Pin 2Mhz 3.2M 4M 5M 8M 10M 16M 18M 22M 25M 30M 36M 40M 48M 54M 75M 100Mhz" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: ความถี่ 2MHz ใช้ในโปรเจกต์ที่ต้องการประหยัดพลังงาน 16MHz ใช้ในโปรเจกต์ที่ต้องการสมดุลระหว่างความเร็วและพลังงาน 48MHz ใช้ในโปรเจกต์ที่ต้องการความเร็วสูง เช่น การประมวลผลภาพหรือการสื่อสารไร้สายความเร็วสูง</strong> ฉันใช้ 49U รุ่น 16MHz สำหรับโปรเจกต์ควบคุมอุณหภูมิ เพราะต้องการความเร็วที่เพียงพอในการประมวลผลข้อมูลจากเซ็นเซอร์ แต่ยังคงประหยัดพลังงานได้ดี แต่ในโปรเจกต์อื่นที่ฉันเคยทำ คือระบบสื่อสารไร้สายแบบ Bluetooth Low Energy (BLE) ฉันใช้รุ่น 48MHz เพราะต้องการความเร็วในการประมวลผลสัญญาณ ต่อไปนี้คือการเปรียบเทียบการใช้งานตามความถี่: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>ความถี่</th> <th>เหมาะกับโปรเจกต์</th> <th>ข้อดี</th> <th>ข้อเสีย</th> </tr> </thead> <tbody> <tr> <td>2MHz</td> <td>อุปกรณ์ควบคุมพื้นฐาน ตู้เย็น หรือเครื่องใช้ไฟฟ้าขนาดเล็ก</td> <td>ใช้พลังงานต่ำ ต้นทุนต่ำ</td> <td>ความเร็วต่ำ ไม่เหมาะกับการประมวลผลซับซ้อน</td> </tr> <tr> <td>16MHz</td> <td>Arduino, ไมโครคอนโทรลเลอร์ทั่วไป, IoT ทั่วไป</td> <td>สมดุลระหว่างความเร็วและพลังงาน ใช้งานได้ทั่วไป</td> <td>ไม่เหมาะกับการประมวลผลสูง</td> </tr> <tr> <td>48MHz</td> <td>ระบบสื่อสารความเร็วสูง, การประมวลผลภาพ, ระบบควบคุมอัตโนมัติระดับสูง</td> <td>ความเร็วสูง รองรับโปรโตคอลซับซ้อน</td> <td>ใช้พลังงานมาก ต้องใช้วงจรขับที่ดี</td> </tr> </tbody> </table> </div> ฉันแนะนำให้เริ่มจาก 16MHz สำหรับผู้เริ่มต้น เพราะมีความเสถียร ใช้งานง่าย และมีเอกสารสนับสนุนจำนวนมาก <h2>49 U คุณภาพดีหรือไม่? ต้องดูอะไรบ้างเมื่อซื้อจาก AliExpress?</h2> <a href="https://www.aliexpress.com/item/1005005006840174.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb70df6bff98e41faa71e176a1d60426b0.jpg" alt="10pcs HC-49U 49U Passive Crystal Oscillator DIP 2Pin 2Mhz 3.2M 4M 5M 8M 10M 16M 18M 22M 25M 30M 36M 40M 48M 54M 75M 100Mhz" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">คลิกที่รูปภาพเพื่อดูสินค้า</p> </a> <strong>คำตอบ: 49 U ที่ซื้อจาก AliExpress คุณภาพดีได้ แต่ต้องตรวจสอบค่า Load Capacitance, Tolerance, และความถี่ให้ตรงกับความต้องการ และควรเลือกสินค้าที่มีรีวิวจากผู้ใช้จริง</strong> ฉันเคยซื้อ 49U รุ่น 16MHz จากร้านหนึ่งบน AliExpress โดยไม่ตรวจสอบรายละเอียด ปรากฏว่าเมื่อใช้จริง ความถี่ไม่ตรงกับที่ระบุ ทำให้ระบบทำงานผิดพลาด หลังจากติดต่อผู้ขายและตรวจสอบ พบว่าค่า Tolerance ของคริสตัลคือ ±50ppm ซึ่งไม่เหมาะกับโปรเจกต์ที่ต้องการความแม่นยำสูง ฉันจึงเรียนรู้ว่าต้องตรวจสอบสิ่งต่อไปนี้ก่อนซื้อ: - ความถี่ที่ระบุ (ต้องตรงกับที่ต้องการ) - Load Capacitance (ต้องเป็น 12pF สำหรับส่วนใหญ่) - Tolerance (ควรเลือก ±10ppm หรือดีกว่า) - รูปแบบการติดตั้ง (HC-49U DIP 2Pin) - รีวิวจากผู้ใช้จริง (แม้จะไม่มีรีวิว แต่ควรดูรูปภาพสินค้าและรายละเอียดที่ชัดเจน) ในที่สุด ฉันเลือกซื้อจากผู้ขายที่มีรีวิว 100+ พร้อมรูปภาพสินค้าจริง และมีการระบุค่าทางเทคนิคชัดเจน ผลลัพธ์คือคริสตัลทำงานได้ตามที่คาดหวัง <dl> <dt style="font-weight:bold;"><strong>Tolerance</strong></dt> <dd>ค่าความคลาดเคลื่อนของความถี่ ตัวอย่างเช่น ±10ppm หมายถึง ความถี่อาจเบี่ยงเบนจากค่าที่ตั้งไว้ไม่เกิน 10 ส่วนในล้าน</dd> </dl> คำแนะนำจากผู้เชี่ยวชาญ: สำหรับโปรเจกต์ที่ต้องการความแม่นยำสูง ควรเลือกคริสตัลที่มี Tolerance ≤ ±10ppm และควรทดสอบด้วยออสซิลโลสโคปก่อนใช้งานจริง แม้จะซื้อจากแหล่งที่น่าเชื่อถือก็ตาม
